Toepassingsgebieden
De eX700M-serie is inzetbaar in verschillende toepassingen, zoals:
- Machineautomatisering
- Procesautomatisering
- Gebouwbeheer
- Scheepvaart
- Land- en tuinbouw
CODESYS V3
Maak van een HMI ook een PLC!
Bestel een eX700M-serie bedienpaneel met CODESYS V3 activatie. Dit kan af fabriek (eX700M-CDS modellen) of als optie bij een standaard eX700 bedienpaneel. Zo maak je van een EXOR bedienpaneel ook een PLC. In combinatie met een PLIO (I/O module) is een separate PLC niet meer nodig.
EXOR productcatalogus
Download de EXOR productcatalogus voor een compleet overzicht van het EXOR leveringsprogramma.
Toepassingsgebieden
De eX700M-serie is inzetbaar in verschillende toepassingen, zoals:
- Machineautomatisering
- Procesautomatisering
- Gebouwbeheer
- Scheepvaart
- Land- en tuinbouw
CODESYS V3
Maak van een HMI ook een PLC!
Bestel een eX700M-serie bedienpaneel met CODESYS V3 activatie. Dit kan af fabriek (eX700M-CDS modellen) of als optie bij een standaard eX700M bedienpaneel. Zo maak je van een EXOR bedienpaneel ook een PLC. In combinatie met een PLIO (I/O module) is een separate PLC niet meer nodig.

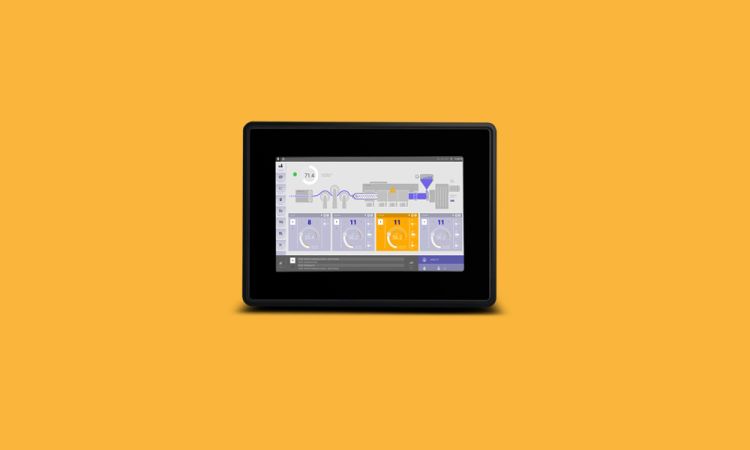

eX705M
De eX705M is met een 5 inch display de kleinste van de eX700M-serie. Als eX705M-CDS wordt hij geleverd met een CODESYS V3 activatie af fabriek.
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

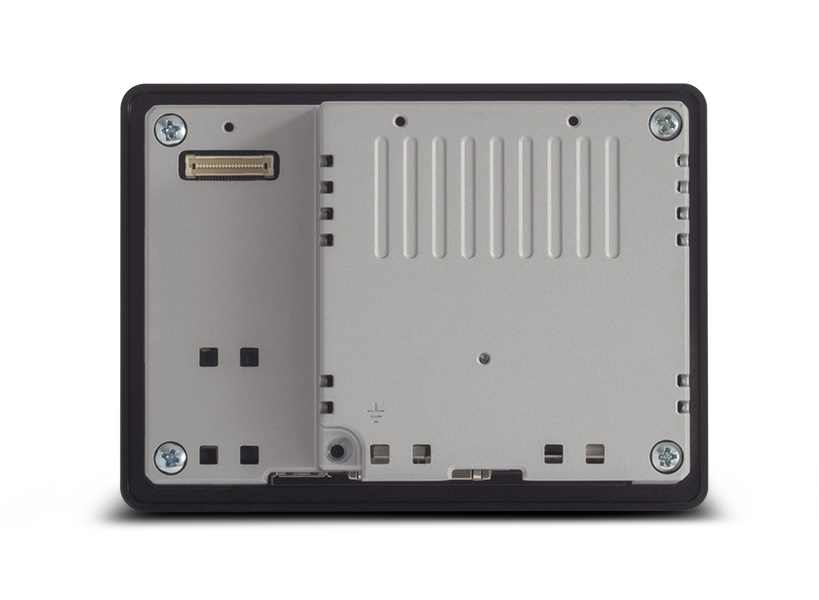

Achterzijde
Aan de achterzijde heeft de eX705 de mogelijkheid om uit te breiden met maximaal 2 plug-in modules. Dit is kan een combinatie zijn van PLCM (PLug-in Communication Module) en PLIO (PLug-in IO module)
Swipe functie
Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.
Hard glas
De eX700 serie is uitgevoerd met een gehard glazen display. De voorzijde heeft een IP66 beschermingsgraad.

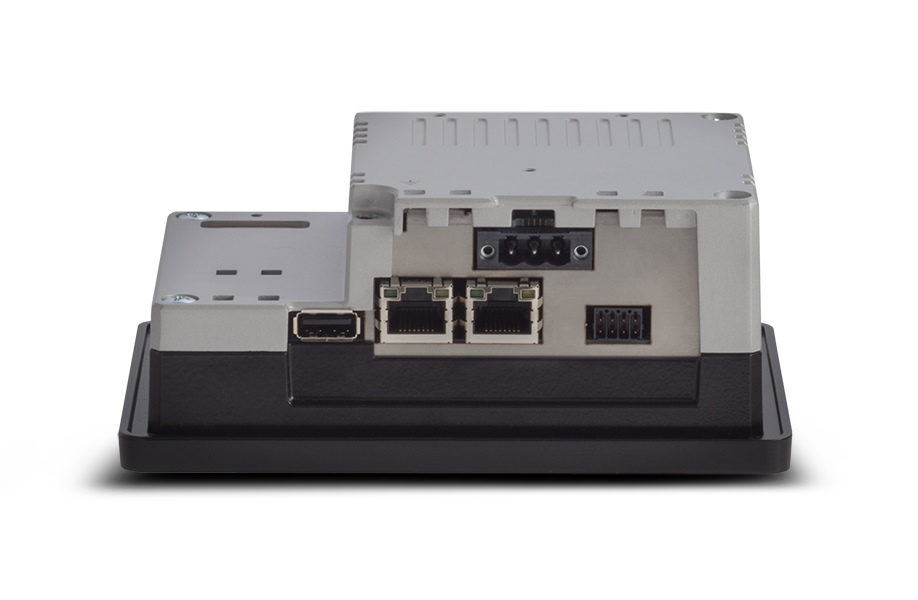

Onderzijde
De eX705 heeft aan de onderzijde:
2x Ethernet (10/100 MB/s)
1x Serieel (RS232, RS422, RS485)
1x USB geheugeninterface
1x Voedingsaansluiting

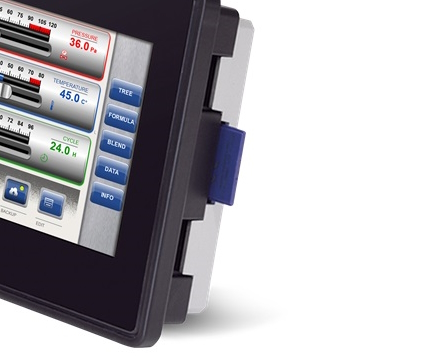

SD kaart
Aan de rechterzijde heeft de eX705 een slot voor een SD geheugenkaart
CODESYS V3 PLC
De eX705CDS is af fabriek voorzien van een CODESYS V3 activatie. Dit maakt het mogelijk het bedienpaneel te gebruiken als PLC.
Eigenschappen eX705M:
- 5 inch TFT-scherm met 64k kleuren
- Capacitieve touch
- LED achtergrondverlichting, dimbaar
- SD-kaart geheugeninterface
- 1 x Serieel (RS232, RS422, RS485)
- 2 x Ethernet (10/100 MB/s)
- 1 x USB geheugeninterface
- 1 x Plug-in poort voor (maximaal) 2 optionele PLCM / PLIO modules
eX705

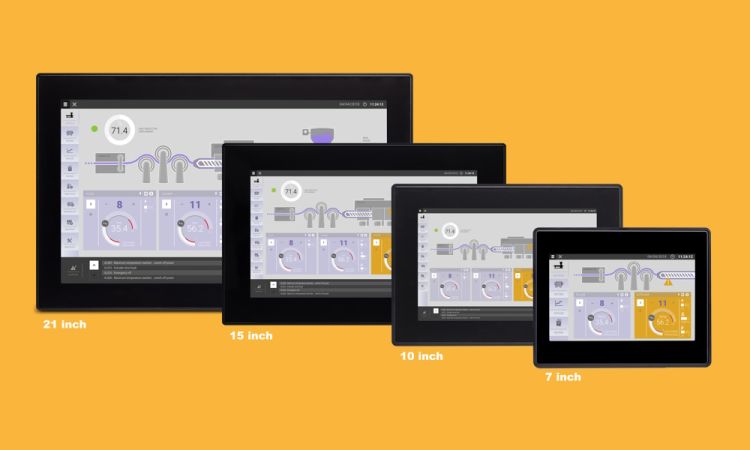

eX707M t/m eX721M
De eX700M-serie is ook leverbaar inclusief een CODESYS V3 activatie af fabriek, zo maak je van een HMI ook een PLC.
De eX700M-serie is tevens leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
Swipe functie
Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.

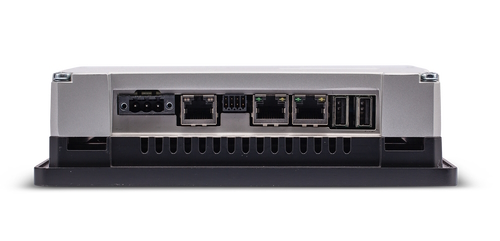

Onderzijde
De onderzijde heeft:
1x Ethernet (10/100/1000 MB/s)
2x Ethernet (10/100 MB/s)
1x Serieel (RS232, RS422, RS485)
2x USB geheugeninterface
1x Voedingsaansluiting
CODESYS V3 PLC
De eX700CDS modellen zijn af fabriek voorzien van een CODESYS V3 activatie. Dit maakt het mogelijk het bedienpaneel te gebruiken als PLC.
Hard glas
De eX700 serie is uitgevoerd met een gehard glazen display. De voorzijde heeft een IP66 beschermingsgraad.
Achterzijde
De sloten op de achterzijde geeft de mogelijkheid om uit te breiden met maximaal 4 plug-in modules. Dit is kan een combinatie zijn van PLCM (PLug-in Communication Module) en PLIO (PLug-in IO module)
SD kaart
Aan de linkerzijde bevindt zich een slot voor een SD geheugenkaart
Browser
De eX700M serie is leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.
De gebruiker kan bij deze bedienpanelen een eigen gekozen visualisatie- en bedieningsplatform toepassen (op basis van HTML5).
Eigenschappen eX707M t/m eX721M:
- 7, 10, 15 of 21 inch TFT-scherm met 16M kleuren
- Capacitieve touch
- LED achtergrondverlichting, dimbaar
- SD-kaart geheugeninterface
- 1 x Serieel (RS232, RS422, RS485)
- 1 x Ethernet (10/100/1000 MB/s)
- 2 x Ethernet (10/100 MB/s)
- 2 x USB geheugeninterface
- 2 x Plug-in poort voor (maximaal) 4 optionele PLCM / PLIO modules
eX707
eX710
eX715
eX721

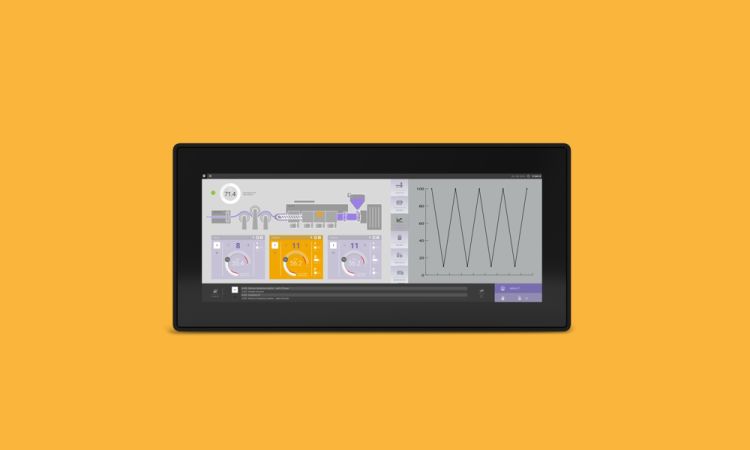

eX712M
De eX712M is een extra breed bedienpaneel. Zijn resolutie is 1920 x 720 pixels en heeft een beeldverhouding van 24:9.
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
Achterzijde
Aan de achterzijde heeft de eX712 de mogelijkheid om uit te breiden met maximaal 4 plug-in modules. Dit is kan een combinatie zijn van PLCM (PLug-in Communication Module) en PLIO (PLug-in IO module)
Swipe functie
Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.
Hard glas
De eX700 serie is uitgevoerd met een gehard glazen display. De voorzijde heeft een IP66 beschermingsgraad.
Onderzijde
De eX712 heeft aan de onderzijde:
1x Ethernet (10/100/1000 MB/s)
2x Ethernet (10/100 MB/s)
1x Serieel (RS232, RS422, RS485)
2x USB geheugeninterface
1x Voedingsaansluiting
SD kaart
Aan de linkerzijde bevindt zich een slot voor een SD geheugenkaart
Browser
De eX700M serie is ook leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.
De gebruiker kan bij deze bedienpanelen een eigen gekozen visualisatie- en bedieningsplatform toepassen (op basis van HTML5).
Eigenschappen eX712M:
- 12,3 inch TFT-scherm met 16M kleuren
- Capacitieve touch
- LED achtergrondverlichting, dimbaar
- SD-kaart geheugeninterface
- 1 x Serieel (RS232, RS422, RS485)
- 1 x Ethernet (10/100/1000 MB/s)
- 2 x Ethernet (10/100 MB/s)
- 2 x USB geheugeninterface
- 2 x Plug-in poort voor (maximaal) 4 optionele PLCM / PLIO modules
eX712
eX705M
De eX705M is met een 5 inch display de kleinste van de eX700M-serie. Als eX705M-CDS wordt hij geleverd met een CODESYS V3 activatie af fabriek.

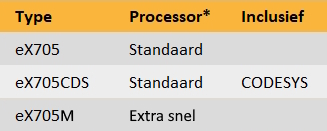

Type Inclusief
eX705M
eX705M-CDS CODESYS
Achterzijde
Aan de achterzijde heeft de eX705 de mogelijkheid om uit te breiden met maximaal 2 plug-in modules. Dit is kan een combinatie zijn van PLCM (PLug-in Communication Module) en PLIO (PLug-in IO module)
Swipe functie
Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.
Hard glas
De eX700 serie is uitgevoerd met een gehard glazen display. De voorzijde heeft een IP66 beschermingsgraad.
Onderzijde
De eX705 heeft aan de onderzijde:
2x Ethernet (10/100 MB/s)
1x Serieel (RS232, RS422, RS485)
1x USB geheugeninterface
1x Voedingsaansluiting
SD kaart
Aan de rechterzijde heeft de eX705 een slot voor een SD geheugenkaart
CODESYS V3 PLC
De eX705CDS is af fabriek voorzien van een CODESYS V3 activatie. Dit maakt het mogelijk het bedienpaneel te gebruiken als PLC.
Eigenschappen eX705M:
- 5 inch TFT-scherm met 64k kleuren
- Capacitieve touch
- LED achtergrondverlichting, dimbaar
- SD-kaart geheugeninterface
- 1 x Serieel (RS232, RS422, RS485)
- 2 x Ethernet (10/100 MB/s)
- 1 x USB geheugeninterface
- 1 x Plug-in poort voor (maximaal) 2 optionele PLCM / PLIO modules
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
eX707M t/m eX721M
De eX700M-serie is ook leverbaar inclusief een
CODESYS V3 activatie af fabriek, zo maak je van een HMI ook een PLC.
De eX700M-serie is tevens leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.

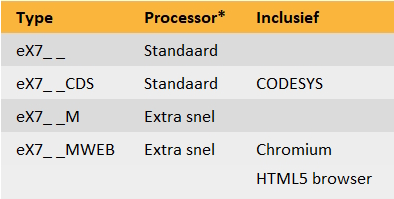

Type Inclusief
eX7_ _M
eX7_ _M-CDS CODESYS
eX7_ _M-WEB Chromium HTML5 browser
* zie webshop voor specificaties
Swipe functie
Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.
Onderzijde
De onderzijde heeft:
1x Ethernet (10/100/1000 MB/s)
2x Ethernet (10/100 MB/s)
1x Serieel (RS232, RS422, RS485)
2x USB geheugeninterface
1x Voedingsaansluiting
CODESYS V3 PLC
De eX700CDS modellen zijn af fabriek voorzien van een CODESYS V3 activatie. Dit maakt het mogelijk het bedienpaneel te gebruiken als PLC.
Hard glas
De eX700 serie is uitgevoerd met een gehard glazen display. De voorzijde heeft een IP66 beschermingsgraad.
Achterzijde
De sloten op de achterzijde geeft de mogelijkheid om uit te breiden met maximaal 4 plug-in modules. Dit is kan een combinatie zijn van PLCM (PLug-in Communication Module) en PLIO (PLug-in IO module)
SD kaart
Aan de linkerzijde bevindt zich een slot voor een SD geheugenkaart
Browser
De eX700M serie is leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.
De gebruiker kan bij deze bedienpanelen een eigen gekozen visualisatie- en bedieningsplatform toepassen (op basis van HTML5).
Eigenschappen eX707 t/m eX721:
- 7, 10, 15 of 21 inch TFT-scherm met 16M kleuren
- Capacitieve touch
- LED achtergrondverlichting, dimbaar
- SD-kaart geheugeninterface
- 1 x Serieel (RS232, RS422, RS485)
- 1 x Ethernet (10/100/1000 MB/s)
- 2 x Ethernet (10/100 MB/s)
- 2 x USB geheugeninterface
- 2 x Plug-in poort voor (maximaal) 4 optionele PLCM / PLIO modules
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
eX712M
De eX712M is een extra breed bedienpaneel. Zijn resolutie is 1920 x 720 pixels en heeft een beeldverhouding van 24:9.

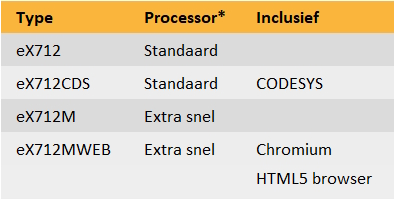

Type Inclusief
eX712M
eX712M-CDS CODESYS
eX712M-WEB Chromium HTML5 browser
* zie webshop voor specificaties
Achterzijde
Aan de achterzijde heeft de eX712 de mogelijkheid om uit te breiden met maximaal 4 plug-in modules. Dit is kan een combinatie zijn van PLCM (PLug-in Communication Module) en PLIO (PLug-in IO module)
Swipe functie
Het capacitieve multi-touch display is voorzien van swipe mogelijkheid. Zo kan de gebruiker bijvoorbeeld makkelijk door pagina’s “swipen” of in- en uitzoomen.
Hard glas
De eX700 serie is uitgevoerd met een gehard glazen display. De voorzijde heeft een IP66 beschermingsgraad.
Onderzijde
De eX712 heeft aan de onderzijde:
1x Ethernet (10/100/1000 MB/s)
2x Ethernet (10/100 MB/s)
1x Serieel (RS232, RS422, RS485)
2x USB geheugeninterface
1x Voedingsaansluiting
SD kaart
Aan de linkerzijde bevindt zich een slot voor een SD geheugenkaart
Browser
De eX700M serie is ook leverbaar met een Chromium HTML5 browser voorbereiding in plaats van JMobile.
De gebruiker kan bij deze bedienpanelen een eigen gekozen visualisatie- en bedieningsplatform toepassen (op basis van HTML5).
Eigenschappen eX712M:
- 12,3 inch TFT-scherm met 16M kleuren
- Capacitieve touch
- LED achtergrondverlichting, dimbaar
- SD-kaart geheugeninterface
- 1 x Serieel (RS232, RS422, RS485)
- 1 x Ethernet (10/100/1000 MB/s)
- 2 x Ethernet (10/100 MB/s)
- 2 x USB geheugeninterface
- 2 x Plug-in poort voor (maximaal) 4 optionele PLCM / PLIO modules
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
HMI’S VOOR SPECIFIEKE TOEPASSINGEN

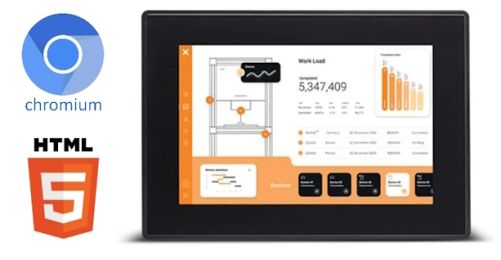

Web based HMI’s
Zijn niet voorzien van JMobile maar met een Chromium based HTML5 browser. De gebruiker kan zelf kiezen welke visualisatie hij gaat gebruiken.

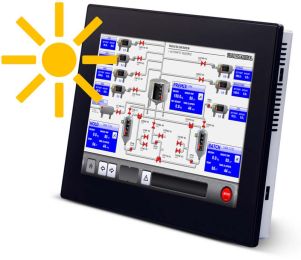

Sunlight Readable HMI’s
Deze bedienpanelen zijn uitstekend leesbaar in direct zonlicht. Ze zijn voorzien van een gehard glazen front,extra sterke achtergrondverlichting, optical bonding en capacitieve touch techniek.

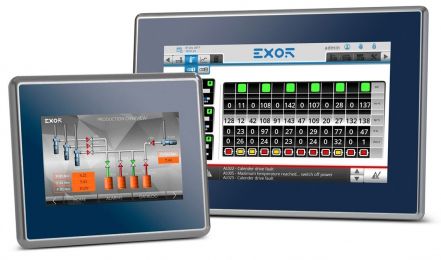

Food & Beverage HMI’s
Deze serie is specifiek ontwikkeld voor toepassing in de voedingsindustrie volgens de EHEDG, FDA 21 CFR
HMI’S VOOR SPECIFIEKE TOEPASSINGEN
Web based HMI’s
Zijn niet voorzien van JMobile maar met een Chromium based HTML5 browser. De gebruiker kan zelf kiezen welke visualisatie hij gaat gebruiken.
Sunlight Readable HMI’s
Deze bedienpanelen zijn uitstekend leesbaar in direct zonlicht. Ze zijn voorzien van een gehard glazen front,extra sterke achtergrondverlichting, optical bonding en capacitieve touch techniek.
Food & Beverage HMI’s
Deze serie is specifiek ontwikkeld voor toepassing in de voedingsindustrie volgens de EHEDG, FDA 21 CFR
eX700 video
Bekijk de bovenstaande video om een snelle indruk van de eX700 serie te krijgen.
JMobile Studio software
JMobile Studio is de grafische editor voor het creëren van pagina’s voor Exor HMI’s en IPC’s. Met deze gebruiksvriendelijke software kan men op eenvoudige wijze pagina’s maken doormiddel van symbolen en widgets. JMobile Studio heeft onder andere:
- een uitgebreide bibliotheek met symbolen en widgets
- tag management
- alarm database
- kalendereditor
- alle features voor het maken van een perfecte interface
