EM-A Permanent magneet motoren

Mitsubishi Electric

EM-A Permanent magneet motoren

Perfect positioneren zonder encoder

De Mitsubishi EM-A-serie heeft innovatieve permanent magneet motoren met gepatenteerde rotoropbouw (salient-pole core). Deze speciaal ontworpen rotor bevat permanente magneten die per rotatie meer informatie geven dan standaard PM motoren. Deze informatie wordt benut door de geavanceerde sensorloze regeling in de Mitsubishi FR-E800 frequentieregelaar, wat resulteert in nauwkeurige snelheidsregeling en positionering zonder encoderterugkoppeling.

De voordelen van deze regeling gaan verder dan die van traditionele inductiemotoren.

Belangrijkste voordelen:

  • Reductie in volume van 50 tot 60% t.o.v. inductiemotoren
  • Reductie in massa van 30 tot 50% t.o.v. inductiemotoren
  • Grote energiebesparing door efficiëntieklasse IE5



  • Wereldwijd toepasbaar, ideaal voor export
  • Positioneren zonder encoder
  • Zeer nauwkeurige snelheidsregeling (0,05%)
  • Prijstechnisch voordelig t.o.v. SERVO
ME-A brochure

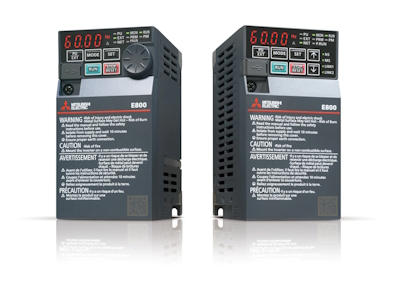

FR-E800 twin
EM-A en FR-E800

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

EM-A serie brochure

Download de brochure van de EM-A serie en lees alle informatie over deze PM motoren.

Bijpassende frequentieregelaars

De FR-E800 frequentieregelaars zijn perfect voor het aandrijven van EM-A motoren.

EM-A / FR-E800 selectietabel

Selecteer eenvoudig de juiste FR-E800 frequentieregelaar bij een specifieke EM-A motor.

Perfect positioneren zonder encoder

De Mitsubishi EM-A-serie heeft innovatieve permanent magneet motoren met gepatenteerde rotoropbouw (salient-pole core). Deze speciaal ontworpen rotor bevat permanente magneten die per rotatie meer informatie geven dan standaard PM motoren. Deze informatie wordt benut door de geavanceerde sensorloze regeling in de Mitsubishi FR-E800 frequentieregelaar, wat resulteert in nauwkeurige snelheidsregeling en positionering zonder encoderterugkoppeling.

De voordelen van deze regeling gaan verder dan die van traditionele inductiemotoren.

Belangrijkste voordelen:

  • Reductie in volume van 50 tot 60% t.o.v. inductiemotoren
  • Reductie in massa van 30 tot 50% t.o.v. inductiemotoren
  • Grote energiebesparing door efficiëntieklasse IE5
  • Wereldwijd toepasbaar, ideaal voor export
  • Positioneren zonder encoder
  • Snelheidsregeling d.m.v. sensorloze vectorregeling
  • Prijstechnisch voordelig t.o.v. SERVO

EM-A serie brochure

ME-A brochure

Download de brochure van de EM-A serie en lees alle informatie over deze PM motoren.


Bijpassende frequentieregelaars

FR-E800 twin

De FR-E800 frequentieregelaars zijn perfect voor het aandrijven van EM-A motoren.


EM-A / FR-E800 selectietabel

EM-A en FR-E800

Selecteer eenvoudig de juiste FR-E800 frequentieregelaar bij een specifieke EM-A motor.

EM-A


Verkrijgbare uitvoeringen:

  • IP44 of IP65 beschermingsgraad
  • Met of zonder rem
  • Motoras met of zonder spiebaan
  • Aansluiting via:
    • klemmenblok (IP44)
    • connector (IP65)

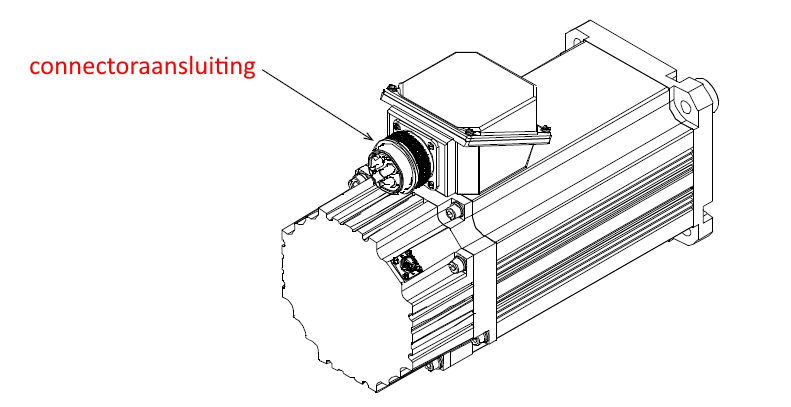

EM-A connectoraansluiting

Aansluiting

Verkrijgbare uitvoeringen:

  • klemmenblok
  • connector

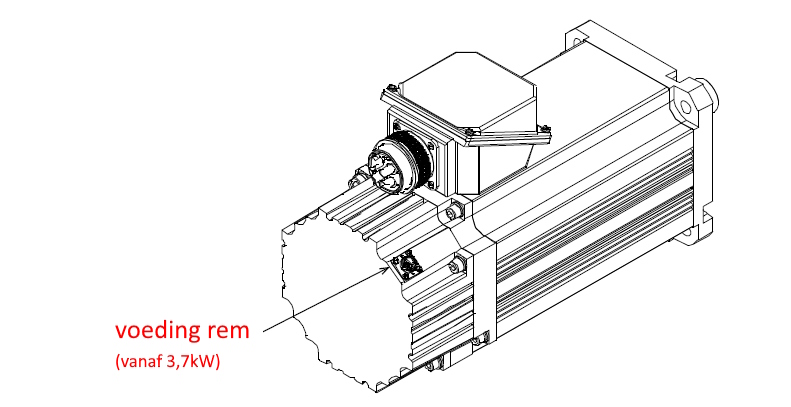

EM-A voeding rem

Rem

Verkrijgbaar met of zonder rem. De modellen vanaf 3,7kW met rem hebben een aparte voeding voor de rem.

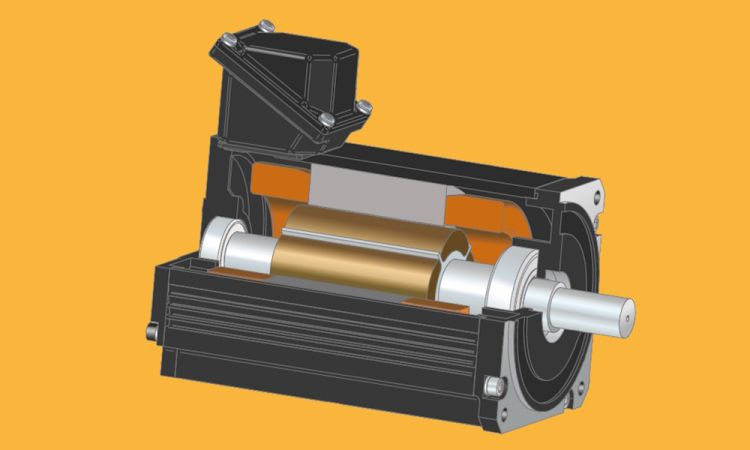

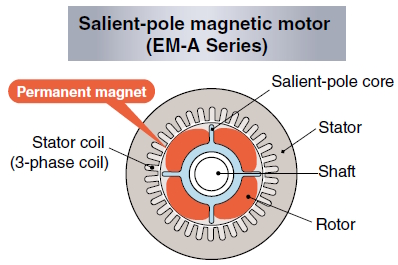

Salient-pole magnetic motor

Salient-pole core

Permanent magneet motor met gepatenteerde rotoropbouw (salient-pole core)

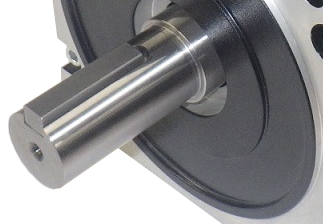

EM-A spiebaan

Motoras

Verkrijgbaar met of zonder spiebaan

IP44 IP65

Robuuste behuizing

De EM-A serie heeft een zeer robuuste behuizing,
verkrijgbaar in
IP44 of IP65.

Eigenschappen:

  • 4 polen (t/m 0,75 kW), 6 polen (vanaf 1,5 kW)
  • Nominale motorrotatiesnelheid 3000 r/min
  • Maximale motorrotatiesnelheid 4000 r/min
  • Koppel van 0,32 t/m 23,9 Nm
  • Maximaal koppel 200%
  • Positioneren zonder encoder
  • Zeer energiezuinig

EM-A


Verkrijgbare uitvoeringen:

  • IP44 of IP65 beschermingsgraad
  • Met of zonder rem
  • Motoras met of zonder spiebaan
  • Aansluiting via:
    • klemmenblok (IP44)
    • connector (IP65)
EM-A connectoraansluiting

Aansluiting

Verkrijgbare uitvoeringen:

  • klemmenblok
  • connector
EM-A voeding rem

Rem

Verkrijgbaar met of zonder rem. De modellen vanaf 3,7kW met rem hebben een aparte voeding voor de rem.

Salient-pole magnetic motor

Salient-pole core

Permanent magneet motor met gepatenteerde rotoropbouw (salient-pole core)

EM-A spiebaan

Motoras

Verkrijgbaar met of zonder spiebaan

IP44 IP65

Robuuste behuizing

De EM-A serie heeft een zeer robuuste behuizing,
verkrijgbaar in
IP44 of IP65.

Eigenschappen:

  • 4 polen (t/m 0,75 kW), 6 polen (vanaf 1,5 kW)
  • Nominale motorrotatiesnelheid 3000 r/min
  • Maximale motorrotatiesnelheid 4000 r/min
  • Koppel van 0,32 t/m 23,9 Nm
  • Maximaal koppel 200%
  • Positioneren zonder encoder
  • Zeer energiezuinig

Meer info? Neem contact met ons op.

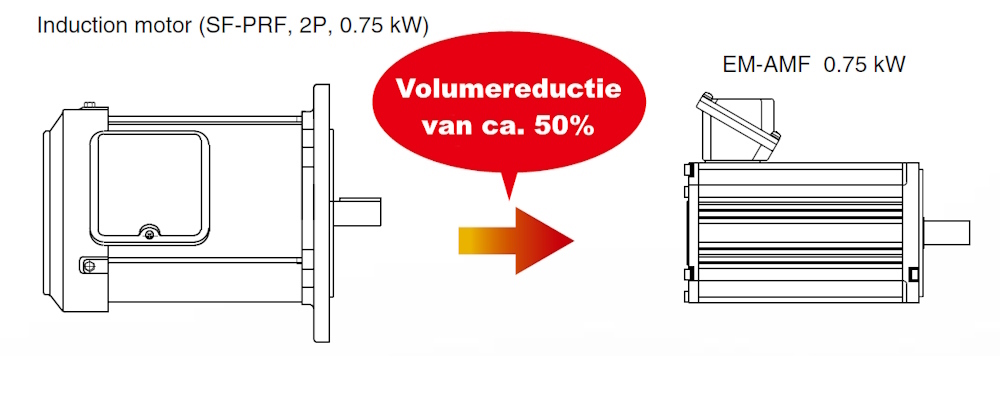

Volumereductie

Volumereductie EM-A

Mitsubishi EM-A Permanent magneetmotoren zijn ca. 50% kleiner dan standaard inductiemotoren.

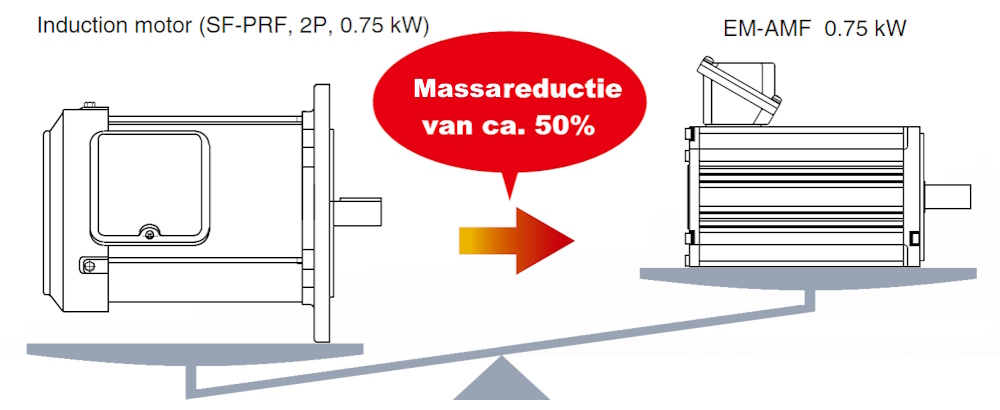

Massareductie

Massareductie EM-A

Mitsubishi EM-A Permanent magneetmotoren zijn ca. 50% lichter dan standaard inductiemotoren.

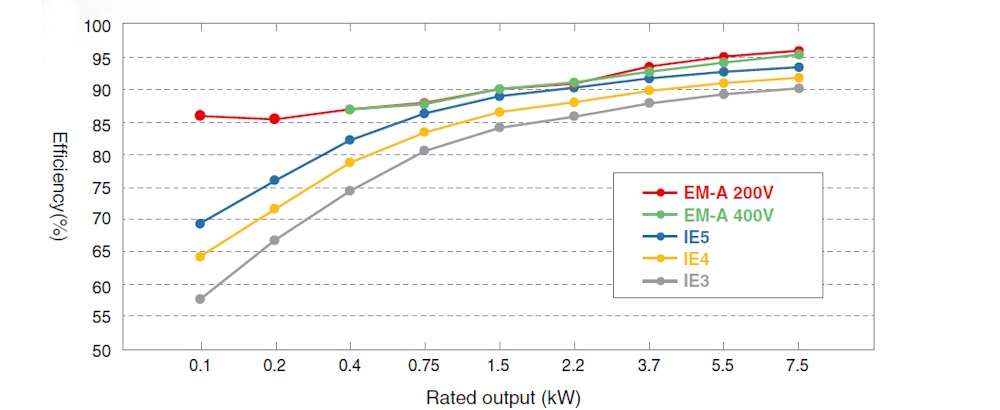

Energiebesparing

Energiebesparing EM-A grafiek

Mitsubishi EM-A Permanent magneetmotoren voldoen aan de efficiëntieklasse IE5 voor variabele snelheidsmotoren.

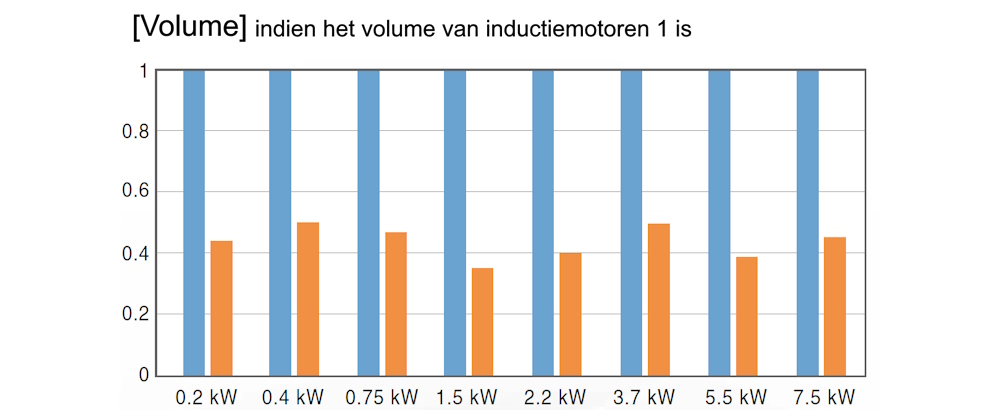

Volumereductie EM-A tabel

Reductie van ca. 50% tot 60%

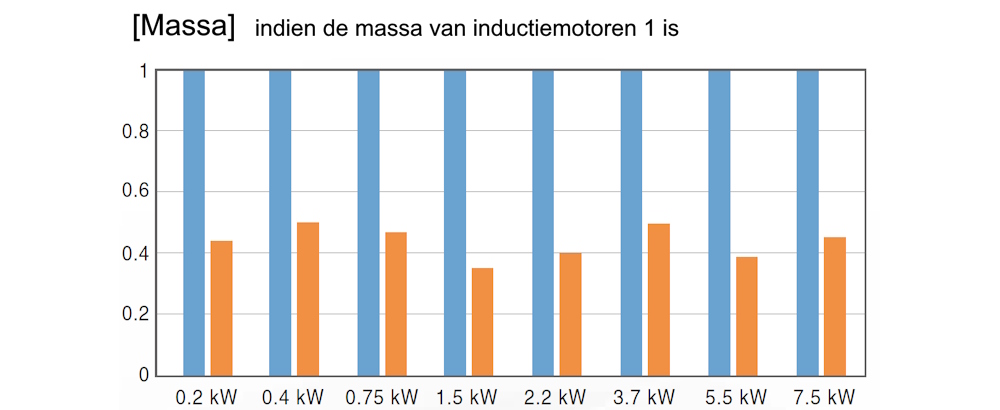

Massareductie EM-A tabel

Reductie van ca. 30% tot 50%

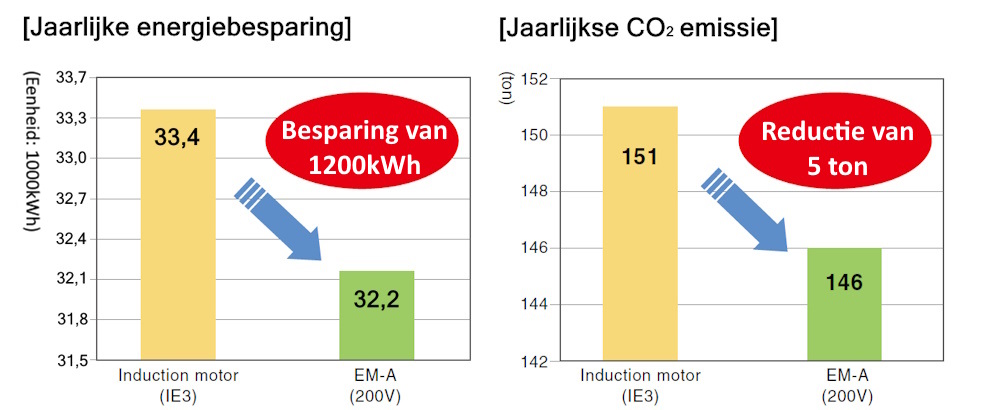

Energiebesparing EM-A staafgrafiek kWh

Energiebesparing bij gebruik van 3,7kW motoren

Volumereductie

Volumereductie EM-A

Mitsubishi EM-A Permanent magneetmotoren zijn ca. 50% kleiner dan standaard inductiemotoren.

Volumereductie EM-A tabel

Reductie van ca. 50% tot 60%


Massareductie

Massareductie EM-A

Mitsubishi EM-A Permanent magneetmotoren zijn ca. 50% lichter dan standaard inductiemotoren.

Massareductie EM-A tabel

Reductie van ca. 30% tot 50%


Energiebesparing

Energiebesparing EM-A grafiek

Mitsubishi EM-A Permanent magneetmotoren voldoen aan de efficiëntieklasse IE5 voor variabele snelheidsmotoren.

Energiebesparing EM-A staafgrafiek kWh

Energiebesparing bij gebruik van 3,7kW motoren

EM-A video

Bekijk de bovenstaande video om een snelle indruk van de EM-A serie te krijgen.





FR-E800 video

Bekijk de bovenstaande video om een snelle indruk van de FR-E800 serie te krijgen.
