X-serie handheld HMI’s
EXOR X7 handheld HMI’s voor veilige en flexibele machinebediening
Nieuwsbrief
Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

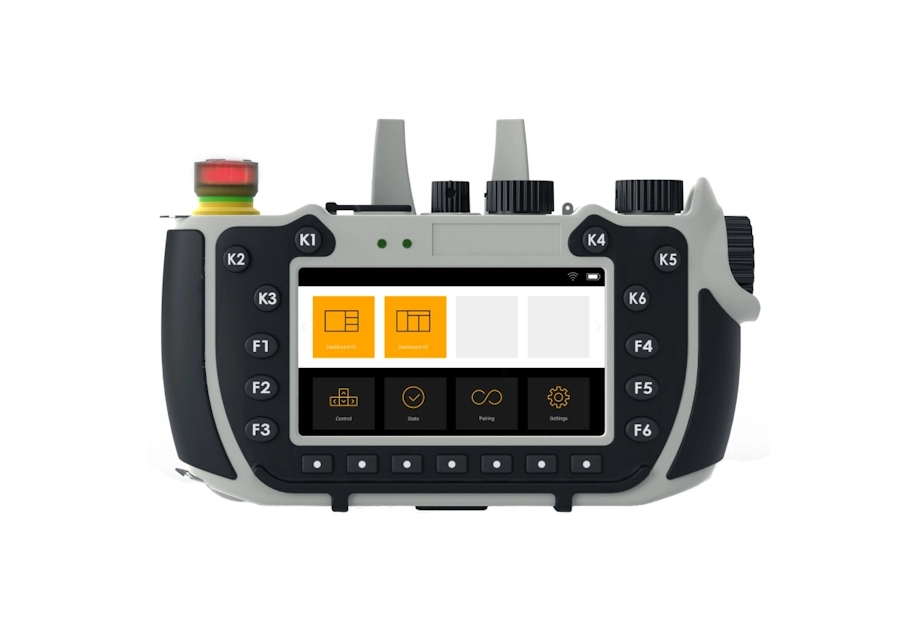

X5: compact en lichtgewicht
De EXOR X5 handheld HMI heeft een 5-inch touchscreen en is ontwikkeld voor toepassingen waarbij bewegingsvrijheid en handzaamheid belangrijk zijn. Het compacte formaat maakt het bedienpaneel geschikt voor operators die regelmatig rond een machine of installatie bewegen.
De X5 kan worden voorzien van programmeerbare toetsen en verschillende fysieke bedieningselementen, zoals potmeters en een keuzeschakelaar. De draadloze uitvoering communiceert met een Xbase-basisstation via een afzonderlijke point-to-point wifi-verbinding voor data en veiligheidscommunicatie.
De EXOR X5 is onder meer geschikt voor:
- bovenloop- en portaalkranen;
- materiaalbehandelingssystemen;
- mobiele machines;
- machine-instelling en inbedrijfstelling;
- toepassingen met relatief compacte HMI-schermen.

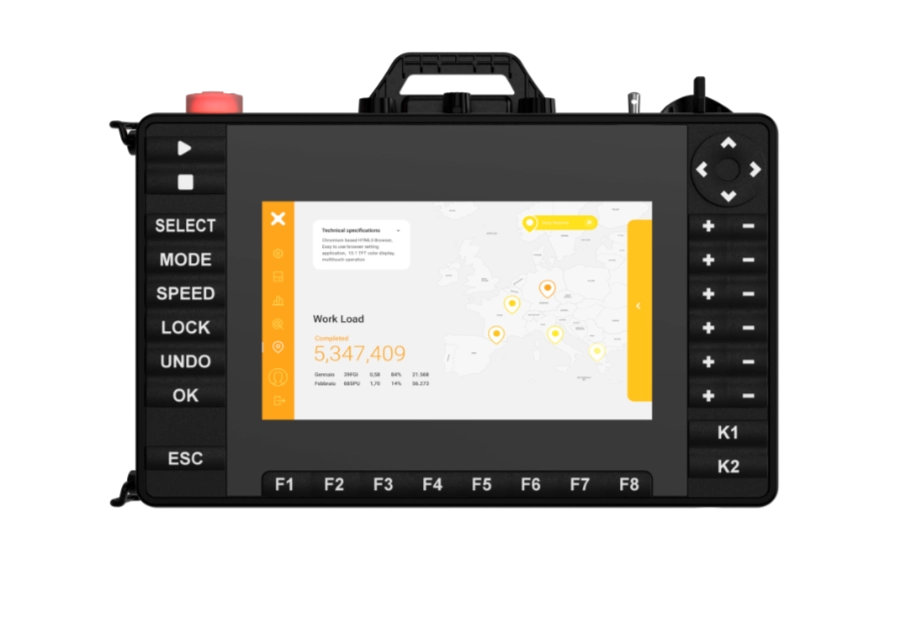

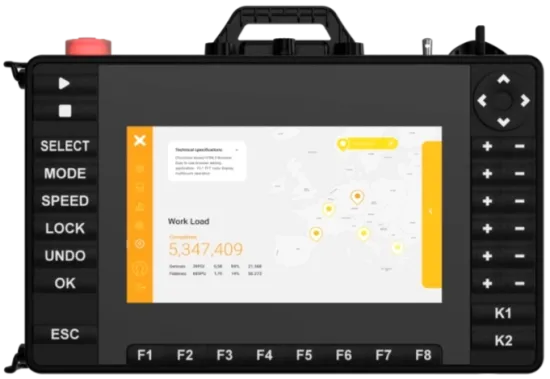

X7: meer bedieningsruimte in een handzaam formaat
De EXOR X7 handheld HMI beschikt over een 7-inch TFT-display met capacitieve multitouchbediening. Het grotere scherm biedt meer ruimte voor proceswaarden, alarmmeldingen, instellingen en grafische bedieningselementen dan de X5, terwijl het apparaat draagbaar en ergonomisch blijft.
De programmeerbare functietoetsen met voelbare bediening maken het mogelijk om veelgebruikte machinecommando’s rechtstreeks toegankelijk te maken. Afhankelijk van de gekozen uitvoering zijn aanvullende functies beschikbaar, zoals NFC, een camera, haptische feedback en een bewegingssensor.
De X7 is een logische keuze voor toepassingen waarbij een compact handheld bedienpaneel nodig is, maar een 5-inch display onvoldoende ruimte biedt voor de gewenste visualisatie.
Typische toepassingen zijn:
- industriële robots en cobots;
- AGV- en LGV-systemen;
- productielijnen;
- machine-instelling en diagnose;
- onderhoud en inbedrijfstelling;
- mobiele bediening van grotere machines.

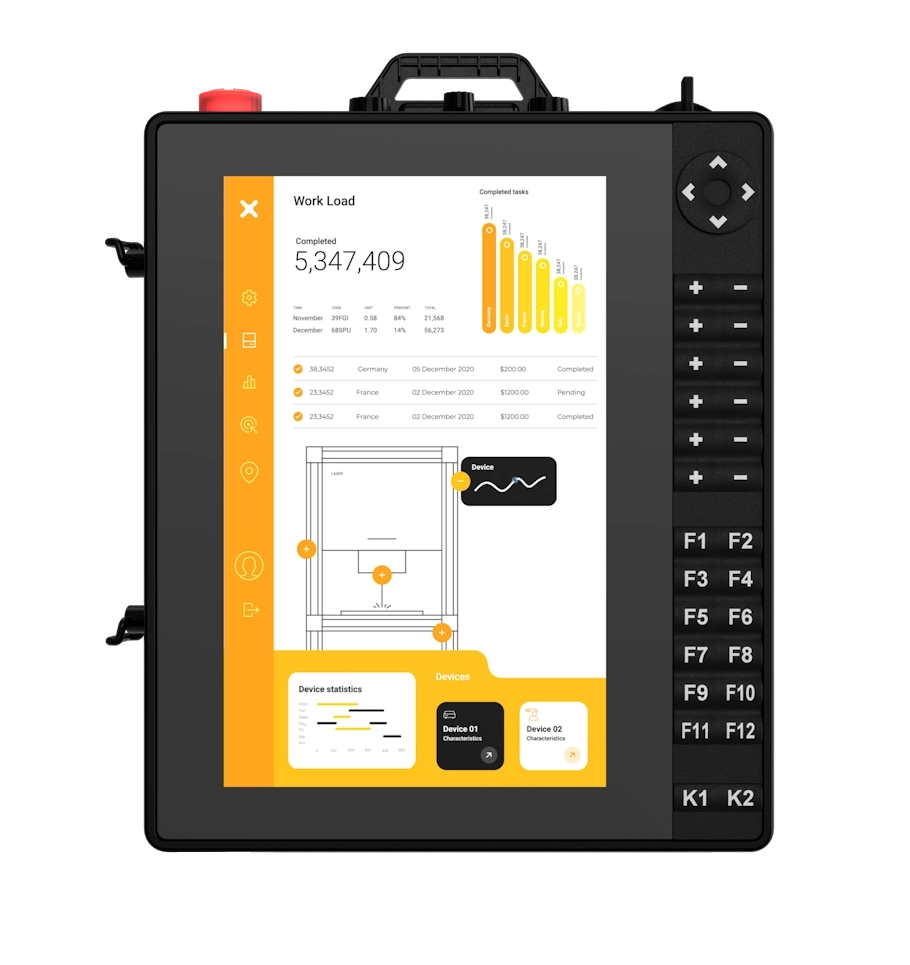

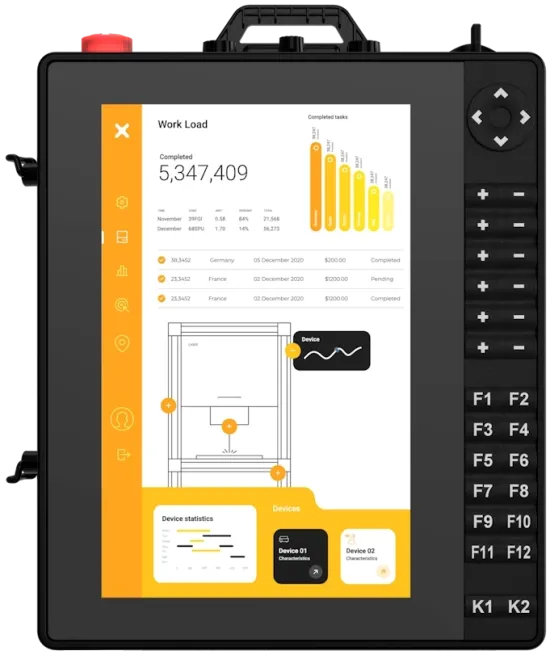

X10: maximale leesbaarheid en optimaal overzicht
De EXOR X10 handheld HMI is voorzien van een 10-inch display. Dankzij het grotere scherm kunnen meer procesgegevens, bedieningselementen en grafische objecten gelijktijdig worden weergegeven. Dit vermindert de noodzaak om voortdurend tussen HMI-pagina’s te wisselen.
De X10 is vooral geschikt voor machines en installaties met uitgebreide procesvisualisaties, complexe bedieningsschermen of meerdere gelijktijdig te bewaken machinefuncties. Het grote display ondersteunt een duidelijke opbouw van dashboards, alarmoverzichten, trendweergaven en onderhoudsinformatie.
De EXOR X10 kan worden toegepast bij:
- grote productiemachines;
- complexe assemblage- en productielijnen;
- robotcellen;
- intralogistieke installaties;
- installatie, diagnose en onderhoud;
- toepassingen waarbij leesbaarheid en informatieoverzicht prioriteit hebben.

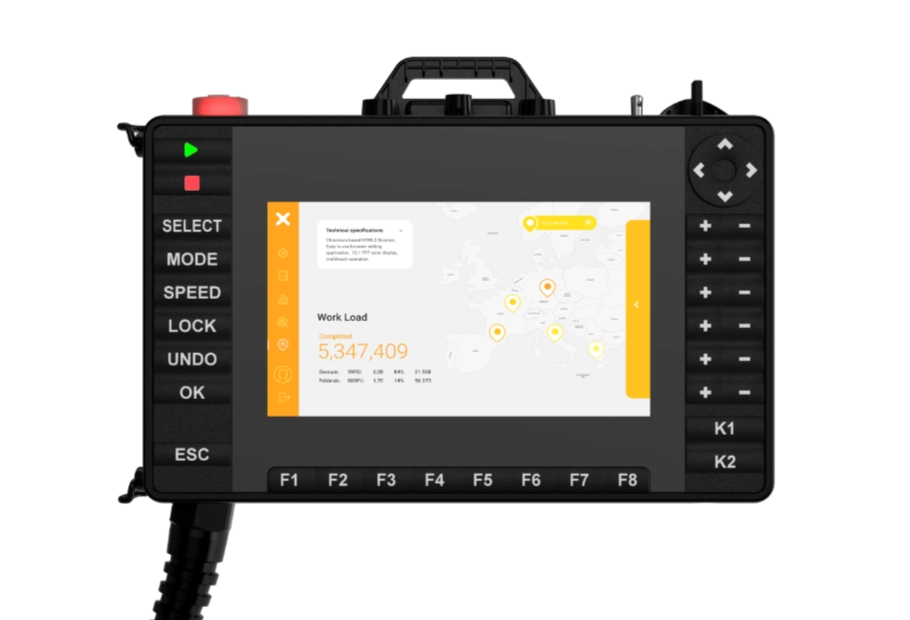

Wired (bedraad)
Een bedrade handheld HMI biedt een vaste en voorspelbare verbinding met de machine. Dit is interessant in omgevingen waar draadloze communicatie niet gewenst is of waar een eenvoudige integratie en hoge verbindingsstabiliteit vooropstaan.
Wireless (draadloos)
Een draadloze uitvoering geeft de operator maximale bewegingsvrijheid. Lange bedieningskabels rond de machine zijn niet nodig. De handheld communiceert met het bijbehorende Xbase-basisstation, dat de data- en veiligheidssignalen met de machinebesturing verbindt.

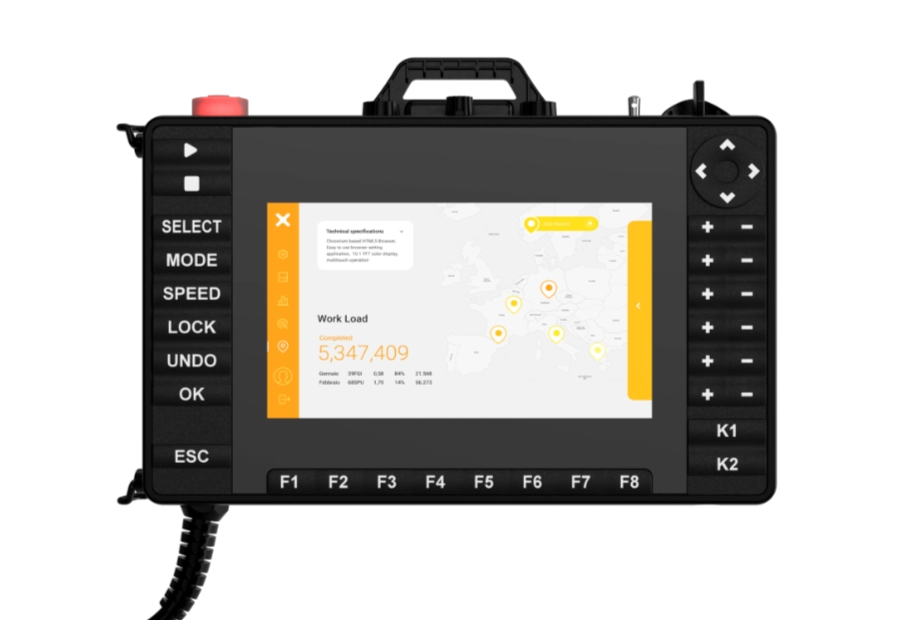

Smart Wired (slim bedraad)
Smart Wired combineert een fysieke netwerkverbinding met een flexibel handheld bedieningsconcept. Bij de X7 en X10 wordt hiervoor een Ethernet- en PoE-verbinding met een geschikt Xbase-basisstation gebruikt. Data, communicatie en voeding worden binnen dit concept via de bedrade infrastructuur afgehandeld.
Geïntegreerde veiligheidsfuncties
De EXOR X-serie is ontwikkeld voor mobiele bediening in industriële omgevingen. Afhankelijk van het model en de uitvoering kunnen de handheld HMI’s worden voorzien van onder meer:
- een verlichte noodstopknop;
- een drie-standen-toestemmingsschakelaar;
- een sleutelschakelaar;
- statusindicatie;
- bedrade of draadloze veiligheidscommunicatie.
Een noodstopknop of toestemmingsschakelaar maakt een machine echter niet automatisch veilig. De veiligheidsfuncties moeten correct worden geïntegreerd in het veiligheidsconcept van de complete machine. Daarbij zijn onder meer de risicoanalyse, de gekozen veiligheidscomponenten, de bekabeling, de besturingslogica en het vereiste Performance Level of Safety Integrity Level bepalend.
Hiflex kan ondersteunen bij de selectie van de juiste handheld HMI en de technische afstemming met de machinebesturing. De uiteindelijke validatie van de machineveiligheid blijft onderdeel van het ontwerp en de beoordeling van de complete installatie.
Programmeren met JMobile Studio
De EXOR X5, X7 en X10 worden geprogrammeerd met JMobile Studio. Met deze ontwikkelsoftware kunnen engineers onder andere bedieningspagina’s, alarmen, trends, recepten, gebruikersrechten en communicatieverbindingen configureren.
JMobile ondersteunt een groot aantal communicatieprotocollen voor PLC’s, frequentieregelaars en andere industriële besturingscomponenten. Hierdoor kunnen de handheld HMI’s worden geïntegreerd in uiteenlopende automatiseringsarchitecturen.
Belangrijke mogelijkheden zijn:
- grafische HMI-pagina’s opbouwen met objecten en widgets;
- tags en procesvariabelen beheren;
- alarmen en gebeurtenissen registreren;
- trends en historische gegevens weergeven;
- gebruikersniveaus en toegangsrechten instellen;
- communicatie met verschillende PLC-merken configureren;
- projectspecifieke functietoetsen programmeren.
Toepassingsgebieden van de EXOR X-serie
De EXOR X-serie is ontwikkeld voor industriële toepassingen waarbij een operator niet voortdurend vanaf één vaste positie werkt. Voorbeelden zijn:
- machinebouw;
- robotica;
- AGV’s en LGV’s;
- intralogistiek en transportsystemen;
- kraan- en hijstoepassingen;
- assemblage- en productielijnen;
- installatie en inbedrijfstelling;
- onderhoud, diagnose en servicetoepassingen.
Video X Series Handheld HMI’s
Bekijk de bovenstaande video om een snelle indruk van de handheld serie te krijgen.
JMobile Studio software
JMobile Studio is de grafische editor voor het creëren van pagina’s voor Exor HMI’s en IPC’s. Met deze gebruiksvriendelijke software kan men op eenvoudige wijze pagina’s maken doormiddel van symbolen en widgets. JMobile Studio heeft onder andere:
- een uitgebreide bibliotheek met symbolen en widgets
- tag management
- alarm database
- kalendereditor
- alle features voor het maken van een perfecte interface
