NE-S1 brochure
Download de NE-S1 brochure voor een compleet overzicht van deze serie.
Standaard bedienpaneel
Het standaard bedienpaneel van de NE-S1 is te bedienen met slechts één toets. Deze toets heeft de functies Start / Stop / Reset. Ook heeft dit display een RS485 aansluiting voor communicatie met een PC of extern bedienpaneel.

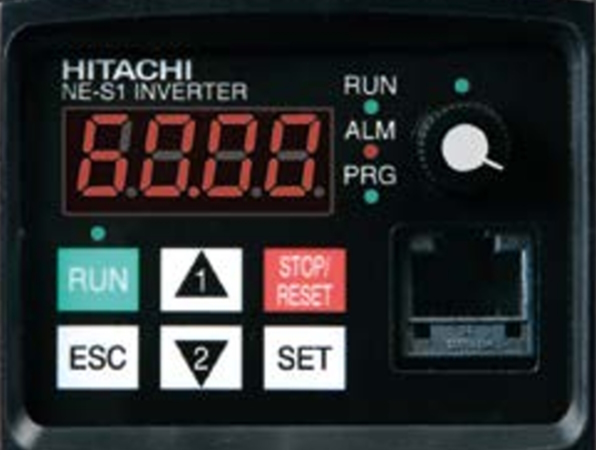

Optioneel bedienpaneel NES1-OP
In plaats van het standaard bedienpaneel kan men ook kiezen voor het optionele NES1-OP bedienpaneel. Dit bedienpaneel is uitgevoerd met:
- 7-segment LED-display
- 6 functietoetsen
- potmeter voor frequentie
- RS485 aansluiting voor communicatie met een PC of extern bedienpaneel

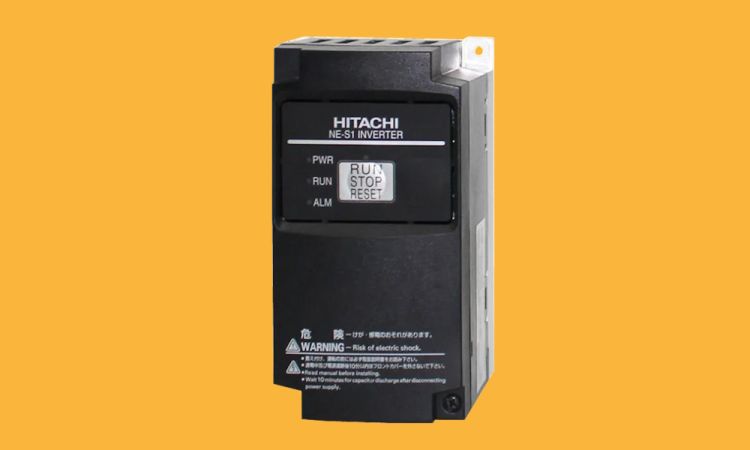

NE-S1
Deze serie heeft een IP20 beschermingsgraad en is geschikt voor inbouw in een kast.
Verkrijgbaar in:
- 1-fase 230V in / 3-fasen 230V uit
(0,2kW t/m 2,2kW) - 3-fasen 400V in / 3-fasen 400V uit
(0,4kW t/m 4,0kW)
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

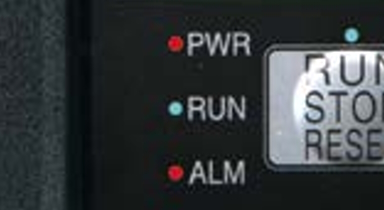

Status LED’s
Drie LED’s geven de status van de NE-S1 aan.

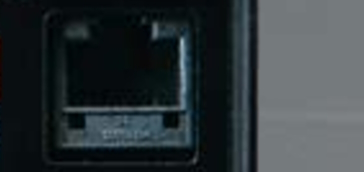

Seriële poort
De seriële poort is een RS485 (Modbus RTU) aansluiting voor communicatie met een PC of extern bedienpaneel.

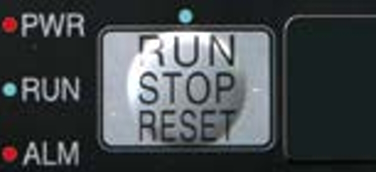

Bediening
De bediening van de NE-S1 gaat met slechts één toets. Deze toets heeft de functies Start / Stop / Reset.
Optionele bediening
Meer bedieningsgemak nodig? Kies dan voor het optionele bedienpaneel NES1-OP. Dit bedienpaneel komt op de plaats van het standaard bedienpaneel en is uitgevoerd met:
- een 7 segment LED-display
- 6 functietoetsen
- potmeter voor frequentie
- RS485 aansluiting voor communicatie met een PC of extern bedienpaneel.
Eigenschappen NE-S1:
- Klein, eenvoudig en economisch gunstig
- 0,2 t/m 2,2kW (230V 1-fase)
- 0,4 t/m 4,0kW (400V 3-fasen)
- Startkoppel 100% bij 6Hz
- Max. overbelasting 150%, 6s
- Analoge uitgang (0-10V of 4-20mA)
- PID-regeling
- RS485 (Modbus RTU)
- Display en netfilter optioneel
- Voor kleine ventilatoren, pompjes en transportbandjes
NE-S1
Deze serie heeft een IP20 beschermingsgraad en is geschikt voor inbouw in een kast.
Verkrijgbaar in:
- 1-fase 230V in / 3-fasen 230V uit
(0,2kW t/m 2,2kW) - 3-fasen 400V in / 3-fasen 400V uit
(0,4kW t/m 4,0kW)
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
Status LED’s
Drie LED’s geven de status van de NE-S1 aan.
Seriële poort
De seriële poort is een RS485 (Modbus RTU) aansluiting voor communicatie met een PC of extern bedienpaneel.
Bediening
De bediening van de NE-S1 gaat met slechts één toets. Deze toets heeft de functies Start / Stop / Reset.
Optionele bediening
Meer bedieningsgemak nodig? Kies dan voor het optionele bedienpaneel NES1-OP. Dit bedienpaneel komt op de plaats van het standaard bedienpaneel en is uitgevoerd met:
- een 7 segment LED-display
- 6 functietoetsen
- potmeter voor frequentie
- RS485 aansluiting voor communicatie met een PC of extern bedienpaneel.
Eigenschappen NE-S1:
- Klein, eenvoudig en economisch gunstig
- 0,2 t/m 2,2kW (230V 1-fase)
- 0,4 t/m 4,0kW (400V 3-fasen)
- Startkoppel 100% bij 6Hz
- Max. overbelasting 150%, 6s
- Analoge uitgang (0-10V of 4-20mA)
- PID-regeling
- RS485 (Modbus RTU)
- Display en netfilter optioneel
- Voor kleine ventilatoren, pompjes en transportbandjes
Standaard bedienpaneel
Het standaard bedienpaneel van de NE-S1 is te bedienen met slechts één toets. Deze toets heeft de functies Start / Stop / Reset. Ook heeft dit display een RS485 aansluiting voor communicatie met een PC of extern bedienpaneel.
Optioneel bedienpaneel NES1-OP
In plaats van het standaard bedienpaneel kan men ook kiezen voor het optionele NES1-OP bedienpaneel. Dit bedienpaneel is uitgevoerd met:
- 7-segment LED-display
- 6 functietoetsen
- potmeter voor frequentie
- RS485 aansluiting voor communicatie met een PC of extern bedienpaneel
ProDriveNext software
De ProDriveNext software is gebaseerd op een gebruiksvriendelijke boomstructuur. Het bied alle tools die een gebruiker nodig heeft om de Hitachi frequentieregelaar te configureren, aan te sturen en de instellingen te controleren.
Belangrijkste functies:
- Configuratie van parameters
- Monitoring van de frequentieregelaar
- Eenvoudige bediening van de frequentieregelaar en monitoring van de IO-status
- Aandrijfprogramma’s aanmaken (EzSQ-programma)
Ondersteunt regelaarseries:
- SJ-P1
- SJ700
- SJ700D
- SJ700B
- WJ200
- WL200
- NE-S1
- X200
