Optidrive E3

Compact, betrouwbaar en EASY-TO-USE

De Optidrive E3 is super snel in bedrijf te stellen. De 14 basisparameters zorgen ervoor dat voor de meeste applicaties de regelaar out-of-the-box direct toepasbaar is. In elke ODE-3 is standaard een netfilter ingebouwd. De Optidrive E3 is verkrijgbaar in diverse behuizingen van 0,4 tot en met 37kW.

Belangrijkste eigenschappen Optidrive E3:

  • EASY-TO-USE Concept
  • Netfilter ingebouwd (EN61800-3 Cat.C1/C2)
  • Sensorless vector control
  • ModBus RTU en CANOpen communicatie
  • PI-regeling met sleep mode
  • Brandmodus, vangfunctie, Master/slave functie

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

Pomp modus

De pomp modus zorgt voor een zeer eenvoudige en energie efficiënte regeling bij bijvoorbeeld:

  • Doseerpompen
  • Transportpompen
  • Zwembadpompen
  • Vijverpompen
  • Fonteinen

Ventilator modus

De ventilator modus (incl. brandmodus) maakt luchtbehandeling wel heel eenvoudig. Ideaal voor HVAC luchtbehandelingssystemen:

  • Luchtbehandelingskasten
  • Ventilatiesystemen
  • Circulatiesystemen
  • Luchtgordijnen
  • Grootkeukens

Industriële modus

De industriële modus optimaliseert de Optidrive E3 voor typisch industriële toepassingen zoals:

  • Transportbanden
  • Mixers
  • Compressoren

Brochure

Download de Optidrive E3 brochure hieronder.

E3 instructievideo’s

Bekijk de diverse instructievideo’s op de Invertek website

NIEUW!

Compact, betrouwbaar en EASY-TO-USE

De Optidrive E3 is super snel in bedrijf te stellen. De 14 basisparameters zorgen ervoor dat voor de meeste applicaties de regelaar out-of-the-box direct toepasbaar is. In elke ODE-3 is standaard een netfilter ingebouwd. De Optidrive E3 is verkrijgbaar in diverse behuizingen van 0,4 tot en met 37kW.

Belangrijkste eigenschappen Optidrive E3:

  • EASY-TO-USE Concept
  • Netfilter ingebouwd (EN61800-3 Cat.C1/C2)
  • Sensorless vector control
  • ModBus RTU en CANOpen communicatie
  • PI-regeling met sleep mode
  • Brandmodus, vangfunctie, Master/slave functie

Optidrive E3 IP20


Het IP20 model is geschikt voor inbouw in een kast.

Verkrijgbaar in:

  • 1-fase 230V in / 1-fase 230V uit
    (0,37kW t/m 1,1kW)

  • 1-fase 230V in / 3-fasen 230V uit
    (0,37kW t/m 2,2kW)

  • 3-fasen 400V in / 3-fasen 400V uit
    (0,37kW t/m 37kW)

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig)

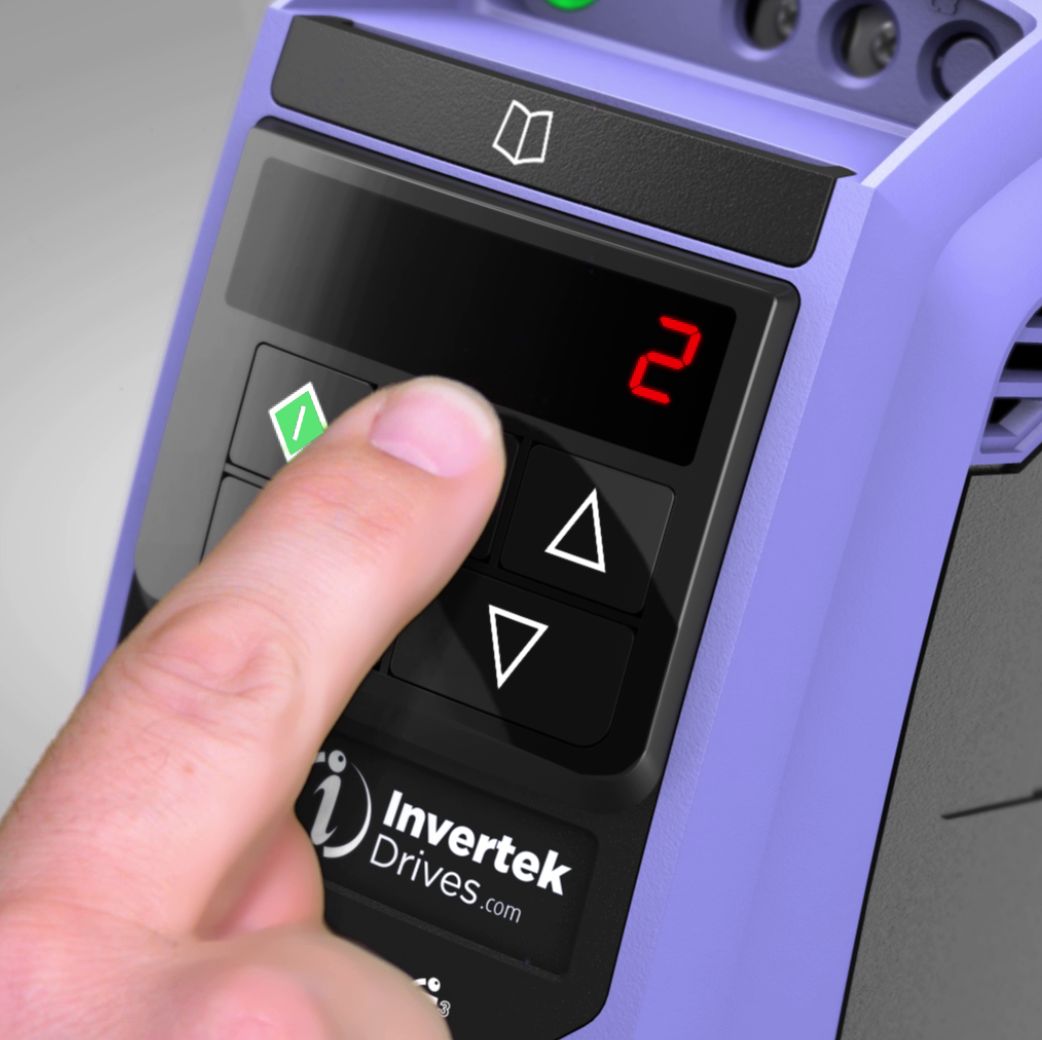

Optidrive E3 bediening

Bediening

Logische instelling van parameters en makkelijke bediening door middel van een eenvoudig toetsenbord. Schakel snel om tussen de pomp, ventilator of industriële modus voor optimale instellingen voor uw applicatie.

Optidrive E3 montage

Aansluiten

Alle stuur- en hoofdstroomkabels zijn direct aan te sluiten zonder eerst kappen te verwijderen. De netvoeding wordt aan de bovenkant en de motor aan de onderkant aangesloten. Dit voorkomt aansluitfouten.

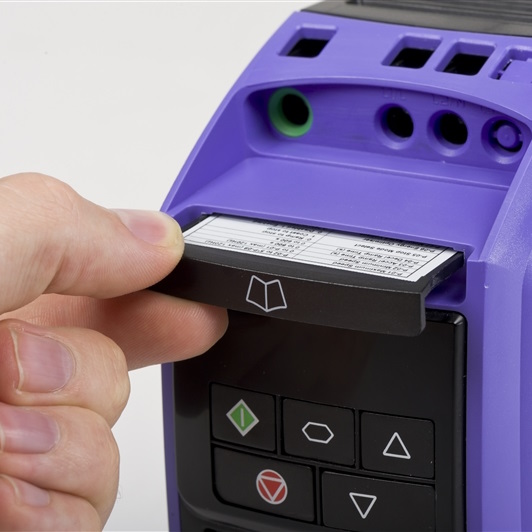

Optidrive E3 mini handleiding

Mini handleiding

De Optidrive E3 IP20 heeft een ingebouwde mini handleiding. Het is een kaartje wat men kan uittrekken met daarop de 14 meest belangrijke parameters en de configuratie van de aansluitklemmen.

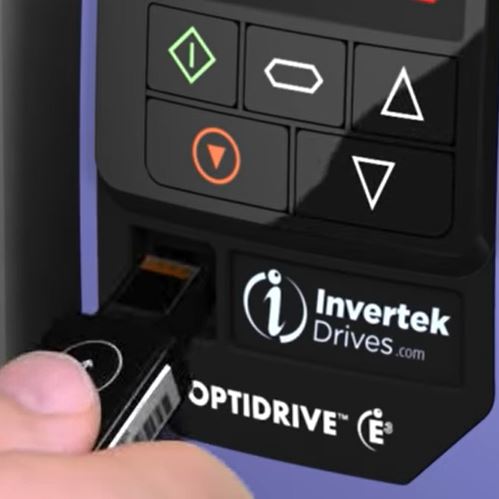

Optidrive E3 Optistick

Communicatie

RJ45 aansluiting voor Modbus RTU en CANopen communicatie en Optistick. Met de Optistick kan men parameters snel uit en in de frequentieregelaar zetten. Zo wordt het parametreren nog makkelijker.

Optidrive E3 netfilter

Netfilter

Iedere Optidrive E3 heeft een ingebouwd netfilter (Cat C1 volgens EN61800-3).
Dit is kostenbesparend op zowel de aanschaf- als de installatiekosten. Geen netfilter nodig? Loskoppelen gaat heel eenvoudig.

Optidrive E3 DIN-rail

Montage

Bouwgrootte 1 en 2 passen rechtstreeks op een DIN-rail. Daarnaast zijn de frequentieregelaars uitgevoerd met ophangogen.

Eigenschappen:

  • EASY-TO-USE Concept
  • Netfilter ingebouwd (EN61800-3 Cat.C1/C2)
  • 1x RJ45 voor ModBus RTU en CANOpen
  • Max. 50 °C omgevingstemperatuur
    (60 °C met derating)
  • Schakelfrequentie instelbaar t/m 32 kHz voor weinig motorgeluid
  • PI-regeling met sleep mode
  • Brandmodus
  • Vangfunctie
  • Master/slave functie
  • Sensorless vector control voor IE2, IE3, IE4 en IE5 motoren:
    • Inductiemotoren (IM)
    • Permanent magneetmotoren (PM)
    • Borsteloze DC-motoren (BLDC)
    • Synchrone reluctantiemotoren (SynRM)
    • Line Start PM Motor (LSPM)

Optidrive E3 IP66 OUTDOOR


Het IP66 model is geschikt voor montage buiten een kast door de hoge beschermingsgraad.
Deze frequentieregelaars geschikt voor buitenlocaties en af te spuiten met water.


Verkrijgbaar in:

  • 1-fase 230V in / 1-fase 230V uit
    (0,37kW t/m 1,1kW)

  • 1-fase 230V in / 3-fasen 230V uit
    (0,37kW t/m 2,2kW)

  • 3-fasen 400V in / 3-fasen 400V uit
    (0,75kW t/m 22kW)

Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig)

Optidrive E3 richting en snelheid

Richting en snelheid

De Optidrive E3 modellen met een hoofdschakelaar zijn ook voorzien van een richtingsschakelaar én een potmeter voor handmatige snelheidsregeling.

Optidrive E3 wartel

Kabelinvoer

Doormiddel van wartels is de Opridrive E3 OUTDOOR waterdicht aan te sluiten.

Optidrive E3 zonnekap

Zonnekap

Voor de IP66 variant is een bijpassende zonnekap ontwikkeld. Deze zonnekap beschermt de regelaar tegen oververhitting bij direct zonlicht. De kap is leverbaar voor de bouwgroottes 1, 2, 3 en 4. Voor een lange levensduur is gepoedercoat staal gebruikt.

Optidrive E3 hoofdschakelaar

Hoofdschakelaar

De Optidrive E3 OUTDOOR is leverbaar met of zonder hoofdschakelaar. De UIT stand van de hoofdschakelaar kan worden vergrendeld met een hangslot. Zo kan men veilig werken aan de installatie zonder risico op inschakeling.

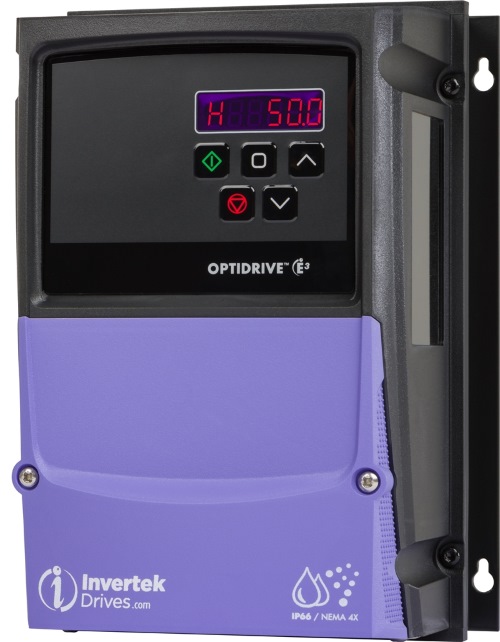

Optidrive E3 zonder schakelaar

Zonder schakelaars

De Optidrive E3 OUTDOOR is ook verkrijgbaar zonder, hoofdschakelaar, richtingsschakelaar en potmeter.

Optidrive E3 koelribben

Gecoate Koelribben

Standaard gecoate koelribben. Ideaal voor op hygiëne gebaseerde installaties die afspuiten vereisen, zoals in de voedingsmiddelenindustrie.

Eigenschappen:

  • EASY-TO-USE Concept
  • Netfilter ingebouwd (EN61800-3 Cat.C1/C2)
  • 2x RJ45 voor ModBus RTU en CANOpen
  • Max. 40 °C omgevingstemperatuur
    (50 °C met derating)
  • Schakelfrequentie instelbaar t/m 32 kHz voor weinig motorgeluid
  • PI-regeling met sleep mode
  • Brandmodus
  • Vangfunctie
  • Master/slave functie
  • Sensorless vector control voor IE2, IE3, IE4 en IE5 motoren:
    • Inductiemotoren (IM)
    • Permanent magneetmotoren (PM)
    • Borsteloze DC-motoren (BLDC)
    • Synchrone reluctantiemotoren (SynRM)
    • Line Start PM Motor (LSPM)

Optistick

Alle regelaars uit het Invertek programma kunnen inbedrijf gesteld worden met een Optistick en/of softwarepakket. De Optistick van Invertek verzorgt het snel kopiëren van parameters tussen de regelaars, verzorgt de bluetooth verbinding met de software en kan dienen als back-up device.

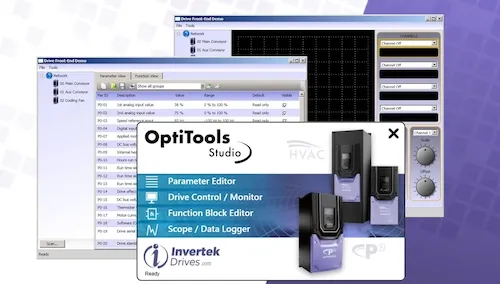

OptiTools Studio en OptiTools Mobile

Optitools Studio

Het Optitools softwarepakket is kosteloos. Dit softwarepakket voorziet in:

  • Snelle inbedrijfstelling
  • Parameter backup, vergelijken en printen
  • Realtime parameter wijziging
  • Parameter upload, download en opslag
  • Real-time scope functie en datalogging
  • Real-time datamonitor
