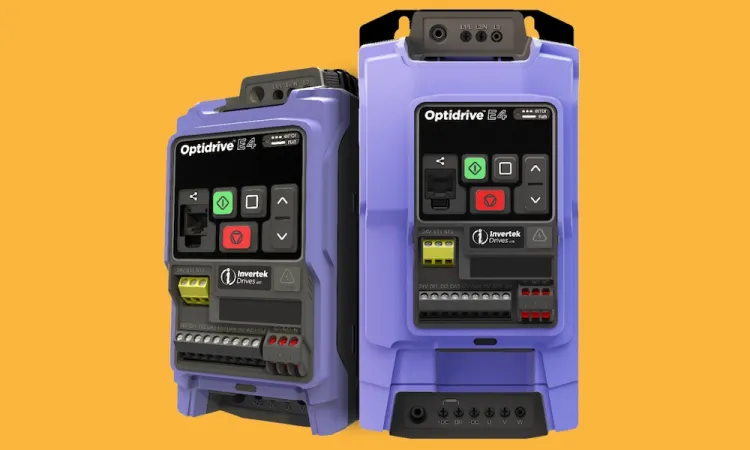

Invertek Optidrive E4 frequentieregelaar

Meer functionaliteit zonder extra complexiteit

De Invertek Optidrive E4 is een compacte frequentieregelaar voor nauwkeurige en energie-efficiënte regeling van elektromotoren. De regelaar combineert de eenvoudige bediening van de bekende Optidrive E3 met uitgebreidere motorregeling, communicatie, diagnosefuncties en geïntegreerde veiligheidsfunctionaliteit. De Optidrive E4 is geen vervanging van de E3. Beiden types blijven in het assortiment.

Dankzij ondersteuning voor verschillende motortypen is de Optidrive E4 breed inzetbaar binnen machinebouw, industriële automatisering, gebouwgebonden installaties en procesapplicaties. Typische toepassingen zijn transportbanden, pompen, ventilatoren, compressoren, menginstallaties en algemene machines.

De eerste Optidrive E4-uitvoeringen zijn leverbaar in een compacte IP20-behuizing, in bouwgrootte 1 en 2 en met vermogens tot 4 kW.

Hulp nodig?

+31 (0)88 – 543 21 00

Mail ons

Belangrijkste eigenschappen van de Optidrive E4

Krachtigere en dynamische Sensorloze vectorregeling voor verschillende motortypen door 8x snellere CPU dan E3
Geïntegreerde Safe Torque Off volgens SIL 3
Inbedrijfstelling via bedienpaneel, RJ45 of USB-C
Standaard communicatie: Modbus RTU, CANopen en BACnet MS/TP
Slot voor optionele veldbusmodules: Modbus TCP, Profinet, EtherCAT, Ethernet/IP
Geïntegreerde diagnosefuncties en flight recorder
Vier programmeerbare ingangen
Programmeerbare analoge/digitale uitgang en wisselcontact
Interne PI-regelaar
Geïntegreerd EMC-filter
24 VDC keep-alive-aansluiting
Overbelastbaarheid van 150% gedurende 60 seconden
Bedrijfstemperatuur van -20 tot 50 °C
Compacte IP20-behuizing voor montage in een schakelkast

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

Aanmelden

Prijslijsten

Ontvang de meest recente prijslijsten in je mailbox.

Aanvragen

Pomp modus

De pomp modus zorgt voor een zeer eenvoudige en energie efficiënte regeling bij bijvoorbeeld:

Doseerpompen
Transportpompen
Zwembadpompen
Vijverpompen
Fonteinen

Ventilator modus

De ventilator modus (incl. brandmodus) maakt luchtbehandeling wel heel eenvoudig. Ideaal voor HVAC luchtbehandelingssystemen:

Luchtbehandelingskasten
Ventilatiesystemen
Circulatiesystemen
Luchtgordijnen
Grootkeukens

Industriële modus

De industriële modus optimaliseert de Optidrive E4 voor typisch industriële toepassingen zoals:

Transportbanden
Mixers
Compressoren

Standaard communicatie

Optionele communicatie (plug-in modules)

Modbus TCP EtherCAT Profinet Ethernet-IP

Brochure

Download de Optidrive E3/E4 brochure hieronder.

Brochure

Standaard 3 jaar fabrieksgarantie

Meer functionaliteit zonder extra complexiteit

De Invertek Optidrive E4 is een compacte frequentieregelaar voor nauwkeurige en energie-efficiënte regeling van elektromotoren. De regelaar combineert de eenvoudige bediening van de bekende Optidrive E3 met uitgebreidere motorregeling, communicatie, diagnosefuncties en geïntegreerde veiligheidsfunctionaliteit.
De Optidrive E4 is geen vervanging van de E3. Beiden types blijven in het assortiment.

De eerste Optidrive E4-uitvoeringen zijn leverbaar in een compacte IP20-behuizing, in bouwgrootte 1 en 2 en met vermogens tot 4 kW.

Optidrive E4 belangrijkste eigenschappen

Krachtigere en dynamische Sensorloze vectorregeling voor verschillende motortypen door 8x snellere CPU dan E3
Geïntegreerde Safe Torque Off volgens SIL 3
Inbedrijfstelling via bedienpaneel, RJ45 of USB-C
Standaard communicatie: Modbus RTU, CANopen en BACnet MS/TP
Slot voor optionele veldbusmodules: Modbus TCP, Profinet, EtherCAT, Ethernet/IP
Geïntegreerde diagnosefuncties en flight recorder
Vier programmeerbare ingangen
Programmeerbare analoge/digitale uitgang en wisselcontact
Interne PI-regelaar
Geïntegreerd EMC-filter
24 VDC keep-alive-aansluiting
Overbelastbaarheid van 150% gedurende 60 seconden
Bedrijfstemperatuur van -20 tot 50 °C
Compacte IP20-behuizing voor montage in een schakelkast

Optidrive E4 IP20

Het IP20 model is geschikt voor inbouw in een kast.

Wordt verkrijgbaar in:

1-fase 110V in / 3-fase 220V uit
(0,37kW t/m 1,1kW)
1-fase 110V in / 3-fase 110V uit of
1-fase 220V in / 3-fase 220V uit
(0,37kW t/m 1,1kW)
1-fase 230V in / 3-fasen 230V uit
(0,37kW t/m 2,2kW)
3-fasen 400V in / 3-fasen 400V uit
(0,37kW t/m 4kW)

Bediening

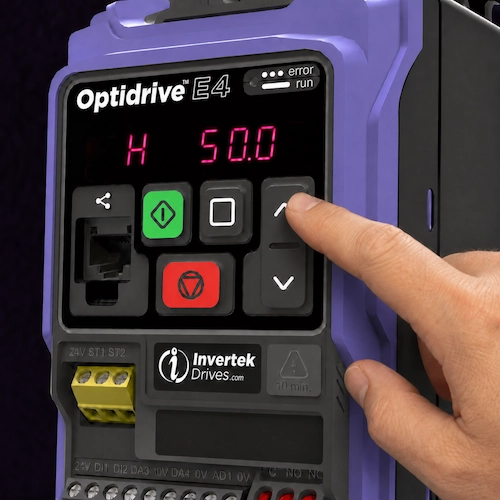

Logische instelling van parameters en makkelijke bediening door middel van een eenvoudig toetsenbord. Schakel snel om tussen de pomp, ventilator of industriële modus voor optimale instellingen voor uw applicatie.

Plug-in modules

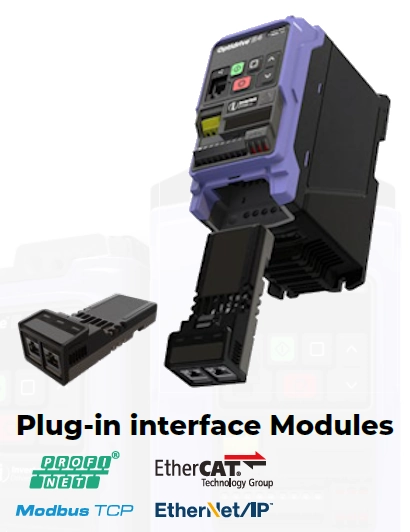

De Opridrive E4 is simpel uit te breiden met plug-in modules voor Profinet, EtherCAT, Modbus TCP of EtherNet/IP communicatie

Optistick PRO

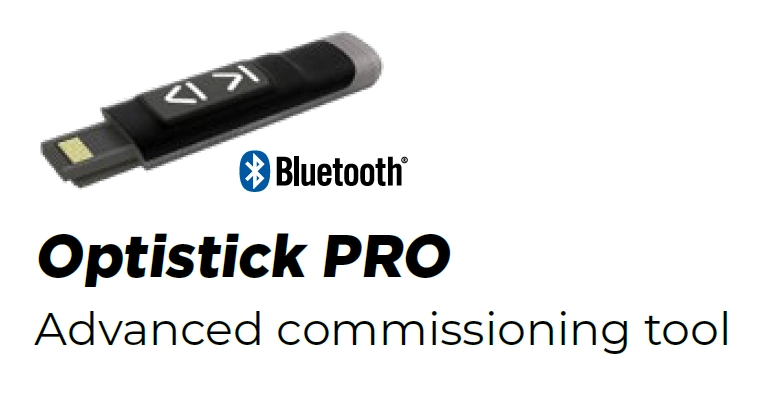

Met de Optistick PRO wordt inbedrijfstellen nog gemakkelijker. Schiet eenvoudig parameters van de ene Optidrive E4 naar een andere Optidrive E4 met de kopieerfunctie.

Montage

Bouwgrootte 1 en 2 passen rechtstreeks op een DIN-rail. Daarnaast zijn de frequentieregelaars uitgevoerd met ophangogen.

Eigenschappen:

EASY-TO-USE Concept
Netfilter ingebouwd (EN61800-3 Cat.C1/C2)
1x RJ45 voor ModBus RTU, CANOpen, BACnet
Max. 50 °C omgevingstemperatuur
(60 °C met derating)
Schakelfrequentie instelbaar t/m 32 kHz voor weinig motorgeluid
PI-regeling met sleep mode
Brandmodus
Vangfunctie
Master/slave functie
Sensorless vector control voor IE2, IE3, IE4 en IE5 motoren:
- Inductiemotoren (IM)
- Permanent magneetmotoren (PM)
- Borsteloze DC-motoren (BLDC)
- Synchrone reluctantiemotoren (SynRM)
- Line Start PM Motor (LSPM)

Naar verwachting is de Optidrive E4 leverbaar vanaf Q1 2027 in de bouwmaten 1 en 2 (IP20).
Grotere Bouwmaten, IP66 uitvoeringen en Plug-in communicatiemodules volgen op een later moment.

Naar Invertek frequentieregelaars

Optidrive E4 introductievideo

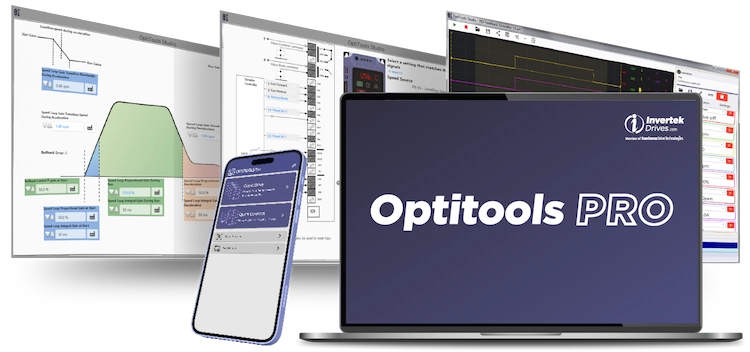

OptiTools PRO

Het Optitools softwarepakket is kosteloos. Dit softwarepakket voorziet in:

Snelle inbedrijfstelling
Parameter backup, vergelijken en printen
Realtime parameter wijziging
Parameter upload, download en opslag
Real-time scope functie en datalogging
Real-time datamonitor

Geschikt voor verschillende typen elektromotoren

De Optidrive E4 beschikt over geavanceerde sensorloze vectorregeling. Hierdoor kan één frequentieregelaar worden toegepast voor meerdere typen conventionele en hoogrendementsmotoren.

De regelaar ondersteunt onder andere:

Asynchrone inductiemotoren (IM)
Permanentmagneetmotoren (PM)
Borstelloze gelijkstroommotoren (BLDC)
Synchrone reluctantiemotoren (SynRM)
Line-start permanentmagneetmotoren (LSPM)
Permanent Magnet Assisted Reluctance-motoren (PMAREL)

Deze brede motorcompatibiliteit maakt de Optidrive E4 geschikt voor zowel bestaande installaties als nieuwe machines waarin energiezuinige IE4- en IE5-motortechnologie wordt toegepast.

Snelle en eenvoudige inbedrijfstelling

De basisconfiguratie van de Invertek Optidrive E4 bestaat uit slechts 14 parameters. De fabrieksinstellingen zijn geschikt voor veel standaardtoepassingen, waardoor de regelaar snel in bedrijf kan worden genomen.

Voor uitgebreidere toepassingen zijn aanvullende parameters beschikbaar. Instellen en uitlezen kan op verschillende manieren:

Via het geïntegreerde bedienpaneel
Via de RJ45-aansluiting
Via USB-C en OptiTools Pro
Met een optioneel extern TFT-bedienpaneel
Met de Optistick Pro voor het kopiëren van parameters

De USB-C-aansluiting kan worden gebruikt om de frequentieregelaar te configureren zonder dat de volledige vermogensvoeding is aangesloten. Dit vereenvoudigt de voorbereiding en parametrering tijdens paneelbouw en machineassemblage.

Uitgebreide communicatie

Voor aansluiting op besturingssystemen zijn verschillende communicatieprotocollen beschikbaar. Modbus RTU, CANopen en BACnet MS/TP zijn standaard geïntegreerd.

Via optionele communicatiemodules kan de Optidrive E4 daarnaast worden gekoppeld aan Industrial Ethernet-netwerken, waaronder:

PROFINET
EtherNet/IP
EtherCAT
Modbus TCP

Hierdoor kan de regelaar eenvoudig worden geïntegreerd in PLC-besturingen, machines en aangesloten automatiseringsarchitecturen. Procesgegevens, statusinformatie en diagnosegegevens kunnen centraal worden uitgelezen en verwerkt.

Safe Torque Off volgens SIL 3

De Optidrive E4 heeft een geïntegreerde tweekanaals Safe Torque Off-functie (STO). Deze veiligheidsfunctie is gecertificeerd volgens SIL 3 en Performance Level e, categorie 3.

Wanneer STO wordt geactiveerd, kan de frequentieregelaar geen motorkoppel meer genereren. In een correct ontworpen veiligheidscircuit kan hierdoor het gebruik van afzonderlijke vermogensschakelaars worden beperkt. De uiteindelijke machineveiligheid moet altijd worden beoordeeld op basis van de vereiste risicoanalyse en de geldende normen.

Diagnose en minder stilstand

De geïntegreerde flight recorder registreert relevante bedrijfsgegevens rondom storingen. Onder andere uitgangsstroom, DC-busspanning en temperatuur kunnen worden vastgelegd. Daarnaast bewaart de regelaar informatie over de laatste storingen.

Deze diagnosegegevens helpen engineers om de oorzaak van een storing sneller te achterhalen. Dat verkort de zoektijd en ondersteunt gericht preventief onderhoud.

Iedere Optidrive E4 heeft bovendien een unieke QR-code. Deze geeft toegang tot het digitale productpaspoort met productspecifieke gegevens, documentatie en ondersteuning. Dit verbetert de traceerbaarheid gedurende de volledige levenscyclus van de frequentieregelaar.

Functies voor pompen, ventilatoren en machines

De Invertek Optidrive E4 bevat verschillende functies die normaal gesproken aanvullende besturingscomponenten of PLC-programmering vereisen.

Voorbeelden zijn:

Interne PI-regeling
Stand-by- en slaapfunctie
Spin start voor het overnemen van een draaiende motor
Detectie van lage belasting of drooglopen van een pomp
Detectie van riembreuk
Instelbare acceleratie- en deceleratietijden
AC-fluxremmen en DC-injectieremmen
Dynamisch remmen vanaf bouwgrootte 2
Fire mode voor specifieke ventilatie- en gebouwtoepassingen
Master-slave-regeling
Bewaking van ingangs- en uitgangsfasen

Hierdoor kan de Optidrive E4 worden ingezet als zelfstandig regelcomponent of als onderdeel van een uitgebreid automatiseringssysteem.

Technische gegevens

Eigenschap	Specificatie
Voedingsspanningen	110–115 V, 200–240 V en 380–480 V
Uitgangsfrequentie	0–500 Hz
Overbelastbaarheid	150% gedurende 60 seconden; 175% gedurende 2,5 seconden
Typisch rendement	Meer dan 98%
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20 tot 50 °C
Digitale ingangen	2
Analoge/digitale ingangen	2
Analoge/digitale uitgang	1
Relaisuitgang	1 wisselcontact
Standaard communicatie	Modbus RTU, CANopen en BACnet MS/TP
Optionele communicatie	PROFINET, EtherNet/IP, EtherCAT en Modbus TCP
Veiligheidsfunctie	Tweekanaals STO, SIL 3 / PL e, categorie 3
Programmeersoftware	OptiTools Pro via RJ45 of USB-C

De beschikbare spanning, uitgangsstroom en het motorvermogen zijn afhankelijk van het gekozen type. Laat de selectie daarom altijd baseren op de motorgegevens, belasting, voedingsspanning, omgevingstemperatuur en vereiste overbelastbaarheid.

Advies over de Invertek Optidrive E4

Hiflex Automatiseringstechniek is importeur van Invertek Drives voor de Nederlandse markt. Onze engineers ondersteunen afnemers bij de selectie, configuratie en toepassing van de juiste Optidrive E4.

Daarbij kijken wij niet alleen naar het motorvermogen, maar ook naar:

Het type elektromotor
De belastingkarakteristiek
Het benodigde start- en remkoppel
De voedingsspanning
De gewenste communicatie
EMC-eisen
De vereiste veiligheidsfuncties
De omgevings- en montagecondities

Weten welke Optidrive E4 bij jouw toepassing past? Neem contact op met Hiflex. Wij helpen je graag met een technisch onderbouwde selectie.

Mail ons

+31 (0)88 – 543 21 00

Veelgestelde vragen over de Optidrive E4

Wat is de Invertek Optidrive E4?

De Invertek Optidrive E4 is een compacte frequentieregelaar voor het regelen van snelheid en koppel van verschillende typen elektromotoren. De regelaar biedt uitgebreide communicatie, diagnose en geïntegreerde STO-veiligheid.

Voor welke motoren is de Optidrive E4 geschikt?

De Optidrive E4 ondersteunt inductiemotoren, permanentmagneetmotoren, BLDC-motoren, SynRM-motoren, LSPM-motoren en permanentmagneet-ondersteunde reluctantiemotoren.

Welke communicatieprotocollen heeft de Optidrive E4?

Modbus RTU, CANopen en BACnet MS/TP zijn standaard aanwezig. PROFINET, EtherNet/IP, EtherCAT en Modbus TCP zijn beschikbaar via optionele communicatiemodules.

Heeft de Optidrive E4 Safe Torque Off?

Ja. De Optidrive E4 beschikt over een tweekanaals Safe Torque Off-functie die is gecertificeerd volgens SIL 3 en PL e,
categorie 3.

Kan de Optidrive E4 via USB-C worden ingesteld?

Ja. De frequentieregelaar kan via USB-C en OptiTools Pro worden geconfigureerd. Dit maakt parametrering tijdens paneelbouw, installatie en onderhoud eenvoudiger.

Wat is het verschil tussen de Optidrive E3 en E4?

De Optidrive E4 bouwt voort op de eenvoudige bediening van de E3, maar voegt onder andere STO SIL 3, USB-C, BACnet MS/TP, een flight recorder, uitgebreidere diagnose en optionele Industrial Ethernet-communicatie toe.
