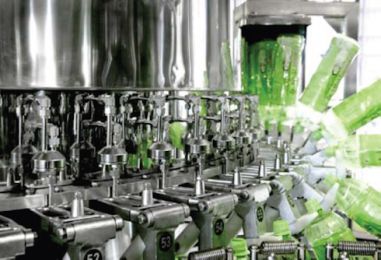

Toepassingsgebieden
De FX serie is inzetbaar in veel verschillende kleine tot middelgrote toepassingen, zoals:
- Voedingsmiddelenindustrie
- Bewerkingsmachines
- Verpakkingsindustrie
- Pompensturingen
- HVAC sturingen
- Wasmachines
Prestaties en maximale I/O
De bovenstaande grafiek geeft een goed beeld van de FX modellen met hun onderlinge verhouding qua prestaties en maximale I/O.
Compact PLC family catalogus
Download de Compact PLC Family catalogus en lees alle informatie over deze compacte PLC serie.
Toepassingsgebieden
De FX serie is inzetbaar in veel verschillende kleine tot middelgrote toepassingen, zoals:
- Voedingsmiddelenindustrie
- Bewerkingsmachines
- Verpakkingsindustrie
- Pompensturingen
- HVAC sturingen
- Wasmachines

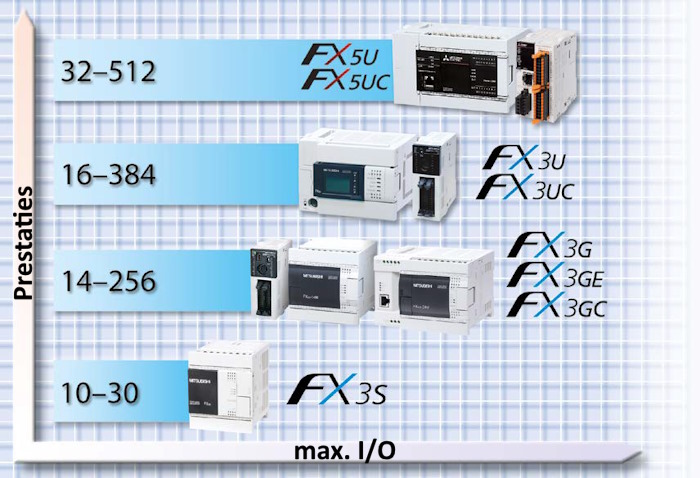

Prestaties en maximale I/O
De bovenstaande grafiek geeft een goed beeld van de FX modellen met hun onderlinge verhouding qua prestaties en maximale I/O.

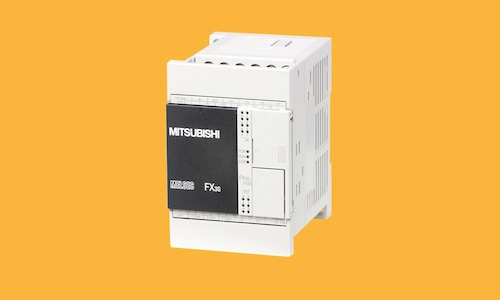

FX3S
Kleinste PLC in de FX-serie.
Verkrijgbaar in:
- 24VDC of 100..240VAC
- 10, 14, 20 of 30 I/O
- relais of transistoruitgangen
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

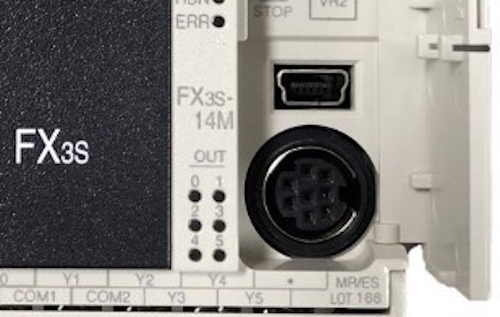

Communicatie
De FX3S is uitgevoerd met:
- Mini USB-B connector voor communicatie met PC
- Mini-DIN male connector voor communicatie met HMI (RS422)

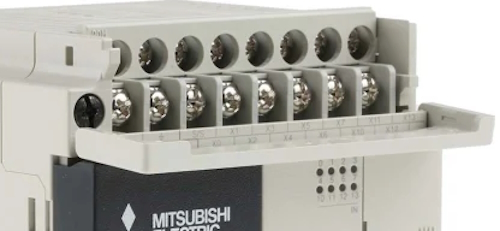

Klemmenblokken
De ingangen (bovenzijde) en uitgangen (onderzijde) zijn uitgevoerd op klemmenblokken die verwijderbaar zijn. Zo is een FX3S snel uitwisselbaar zonder een draad los te halen.

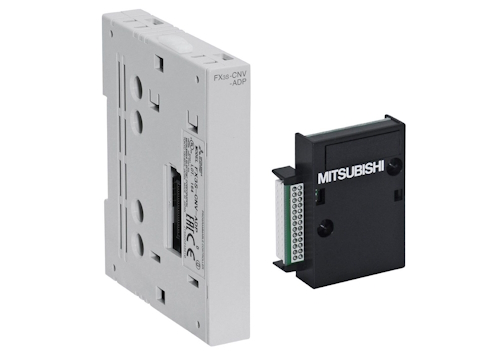

Uitbreiden
Achter de zwarte cover bevindt zich een slot voor een:
- adapter voor uitbreidings-modules aan de linkerzijde
- 4k steps geheugencassette
- display
Eigenschappen:
- 16k steps EEPROM geheugen (4k steps voor programma)
- Verwerkingssnelheid 0,21μs/instructie
- Slot voor 4k steps memory cassette, display of uitbreidingsadapter
- Geïntegreerde real time klok
- 6 high speed counters (tot 60kHz)
- Positioneren voor 1 of 2 assen (100kHz)
- Uitbreidingsmodules aan de linkerkant mogelijk (met adapter)
- Mini-DIN male connector 8-pin voor communicatie met HMI (RS422)
- Mini USB-B connector voor communicatie met PC
FX3G
De FX3G is een stap groter dan de FX3S.
Verkrijgbaar in:
- 24VDC of 100..240VAC
- 14, 24, 40 of 60 I/O
- relais of transistoruitgangen
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
Communicatie
De FX3G is uitgevoerd met:
- Mini USB-B connector voor communicatie met PC
- Mini-DIN male connector voor communicatie met HMI (RS422)
Klemmenblokken
De ingangen (bovenzijde) en uitgangen (onderzijde) zijn uitgevoerd op klemmenblokken die verwijderbaar zijn. Zo is een FX3G snel uitwisselbaar zonder een draad los te halen.
Uitbreiden links
De FX3G is uit te breiden aan de linkerzijde met FX3-ADP uitbreidingsmodules. Hiervoor is een uitbreidingsadapter nodig.
Add-in opties
De zwarte cover van de FX3G is uit te wisselen voor een:
- display
- geheugencassette
- I/O uitbreidingsadapter
- interface adapter (RS232/422/485)
- adapter voor uitbreidings-modules aan de linkerzijde.
Grotere FX3G types zijn uit te voeren met meerdere adapters.
Uitbreiden rechts
De FX3G is uit te breiden aan de rechterkant met uitbreidingsmodules uit de FX2N en FX3U serie
Eigenschappen:
- 32k steps EEPROM geheugen
- Verwerkingssnelheid 0,21μs/instructie
- Slot voor 32k steps memory cassette, display of uitbreidingsadapter
- Geïntegreerde real time klok
- High speed counters (2 tot 60kHz + 4 tot 10kHz)
- Positioneren voor 1 of 2 assen (100kHz)
- Uitbreidingsmodules aan de rechterkant en linkerkant (met adapter) mogelijk
- Mini-DIN male connector 8-pin voor communicatie met HMI (RS422)
- Mini USB-B connector voor communicatie met PC
Let op:
- End of Life per 5/7/2024
- Last Time Buy is 25/5/2025
FX3GE
De FX3GE is een FX3G met Ethernet.
Verkrijgbaar in:
- 24VDC of 100..240VAC
- 14, 24, 40 of 60 I/O
- relais of transistoruitgangen
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
Communicatie
De FX3G is uitgevoerd met:
- Mini USB-B connector voor communicatie met PC
- Mini-DIN male connector voor communicatie met HMI (RS422)
Klemmenblokken
De ingangen (bovenzijde) en uitgangen (onderzijde) zijn uitgevoerd op klemmenblokken die verwijderbaar zijn. Zo is een FX3G snel uitwisselbaar zonder een draad los te halen.
Uitbreiden rechts
De FX3G is uit te breiden aan de rechterkant met uitbreidingsmodules uit de FX2N en FX3U serie
Ethernet
De FX3GE is standaard uitgevoerd met een Ethernet communicatiepoort. Hiermee kan men de PLC programmeren of laten communiceren met andere systemen.
Analoge uitgang
De FX3GE heeft standaard een analoge uitgang. Deze on-board analoge uitgang is niet galvanisch gescheiden.
Analoge ingangen
De FX3GE heeft standaard twee analoge ingangen. Deze on-board analoge ingangen zijn niet galvanisch gescheiden.
Uitbreiden links
Add-in opties
De zwarte cover van de FX3GE is uit te wisselen voor een:
- display
- geheugencassette
- I/O uitbreidingsadapter
- interface adapter (RS232/422/485)
Grotere FX3GE types zijn uit te voeren met meerdere adapters.
Eigenschappen:
- 32k steps EEPROM geheugen
- Verwerkingssnelheid 0,21μs/instructie
- Slot voor 32k steps memory cassette, display of uitbreidingsadapter
- Geïntegreerde real time klok
- High speed counters (2 tot 60kHz + 4 tot 10kHz)
- Positioneren voor 3 assen (100kHz)
- Uitbreidingsmodules aan de rechterkant en linkerkant (met adapter) mogelijk
- Mini-DIN male connector 8-pin voor communicatie met HMI (RS422)
- Mini USB-B connector voor communicatie met PC
- Ethernet (10BASE-T/100BASE-TX)
Let op:
- End of Life per 5/7/2024
- Last Time Buy is 25/5/2025

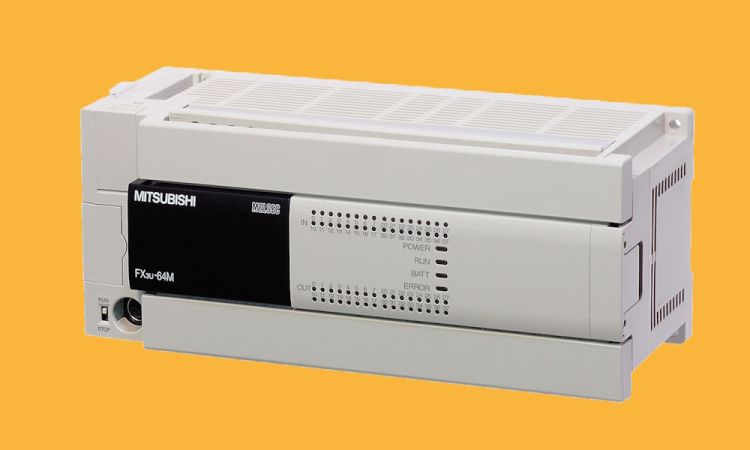

FX3U
De FX3U is de meest uitgebreide PLC uit de FX-serie.
Verkrijgbaar in:
- 24VDC of 100..240VAC
- 16, 32, 48, 64 of 128 I/O
- relais of transistoruitgangen
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).

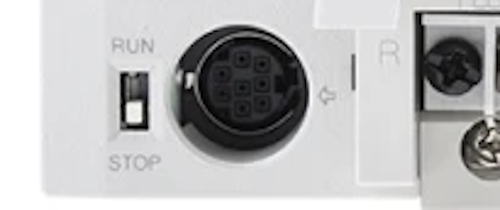

Communicatie
De FX3U is uitgevoerd met Mini-DIN male connector voor communicatie met een PC of HMI (RS422)

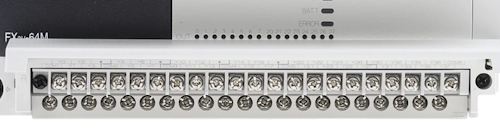

Klemmenblokken
De ingangen (bovenzijde) en uitgangen (onderzijde) zijn uitgevoerd op klemmenblokken die verwijderbaar zijn. Zo is een FX3U snel uitwisselbaar zonder een draad los te halen.
Uitbreiden rechts
De FX3U is uit te breiden aan de rechterkant met uitbreidingsmodules uit de FX2N en FX3U serie

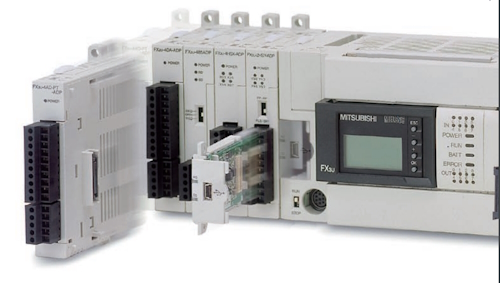

Uitbreiden links
Door een uitbreidingsadapter te integreren is de FX3U uit te breiden aan de linkerzijde met FX3-ADP uitbreidingsmodules.

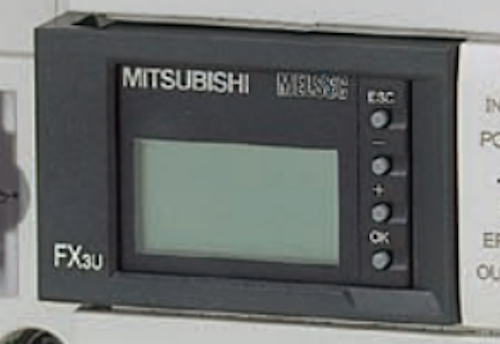

Display/geheugen
De zwarte cover van de FX3U is uit te wisselen voor een display en/of een geheugencassette
Eigenschappen:
- 64k steps RAM geheugen
- Verwerkingssnelheid 0,065μs/instructie
- Slot voor 32k steps memory cassette, display of uitbreidingsadapter
- Geïntegreerde real time klok
- High speed counters (6 tot 100kHz + 2 tot 10kHz)
- Positioneren voor 1 of 2 assen (100kHz)
- Uitbreidingsmodules aan de rechterkant en linkerkant (met adapter) mogelijk
- Mini-DIN male connector 8-pin voor communicatie met PC of HMI (RS422)

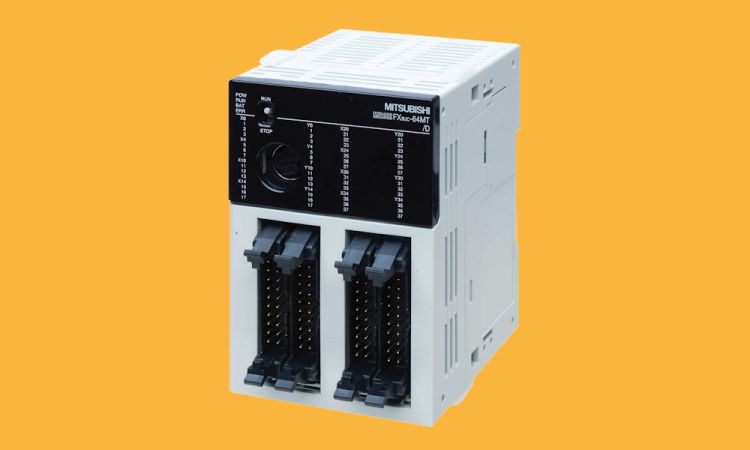

FX3UC
De FX3UC is de compacte versie van de FX3U.
Verkrijgbaar in:
- 24VDC
- 16, 32, 64 of 96 I/O
- transistoruitgangen
In- en uitgangen zijn aan te sluiten op externe aansluitblokken. Deze externe I/O modules zijn te verbinden met kabels voorzien van stekkers.
Specificaties per artikel zijn te vinden in de webshop (inlog niet nodig).
Communicatie

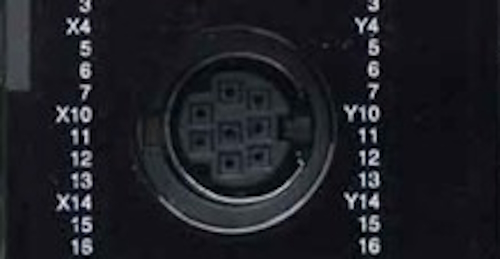

De FX3UC is uitgevoerd met Mini-DIN male connector voor communicatie met een PC of HMI (RS422)

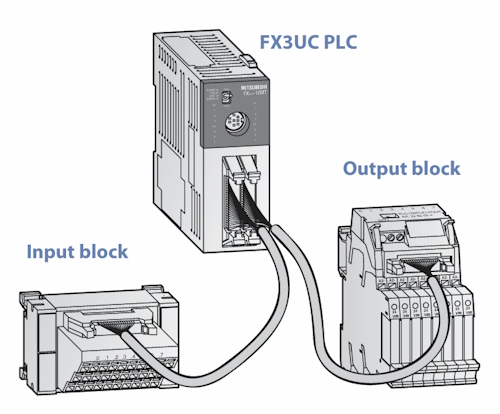

In- en uitgangen
De in- en uitgangen zijn uitgevoerd op 40-pins connectoren. Kabels met stekkers verbinden de PLC met externe I/O aansluitblokken.

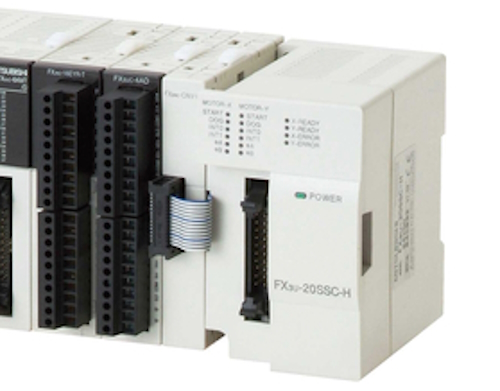

Uitbreiden rechts
De FX3UC is uit te breiden aan de rechterkant met uitbreidingsmodules uit de FX3UC serie

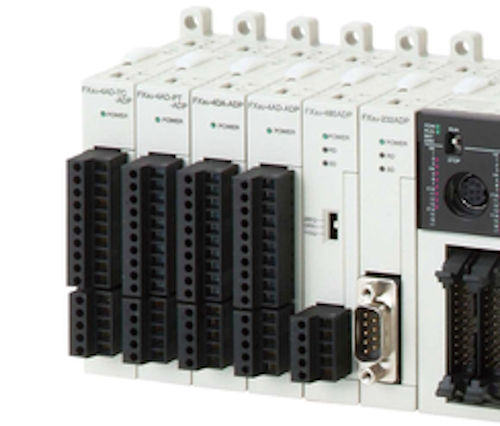

Uitbreiden links
Door een uitbreidingsadapter te integreren is de FX3UC uit te breiden aan de linkerzijde met FX3-ADP uitbreidingsmodules.

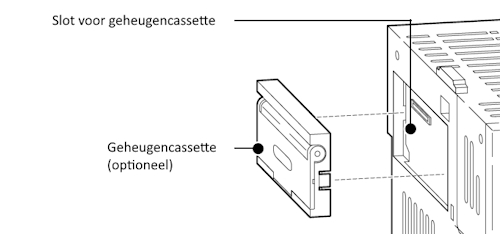

Geheugencassette
De FX3UC is te voorzien van een geheugencassette (optioneel)
Eigenschappen:
- 64k steps RAM geheugen
- Verwerkingssnelheid 0,065μs/instructie
- Slot voor FLROM memory cassette
- Geïntegreerde real time klok
- High speed counters (6 tot 100kHz + 2 tot 10kHz)
- Positioneren voor 1 of 2 assen (100kHz)
- Uitbreidingsmodules aan de rechterkant en linkerkant (met adapter) mogelijk
- Mini-DIN male connector 8-pin voor communicatie met PC of HMI (RS422)
- 40-pins connectoren voor in- en uitgangen
