iQ-F serie (FX5)

Mitsubishi Electric

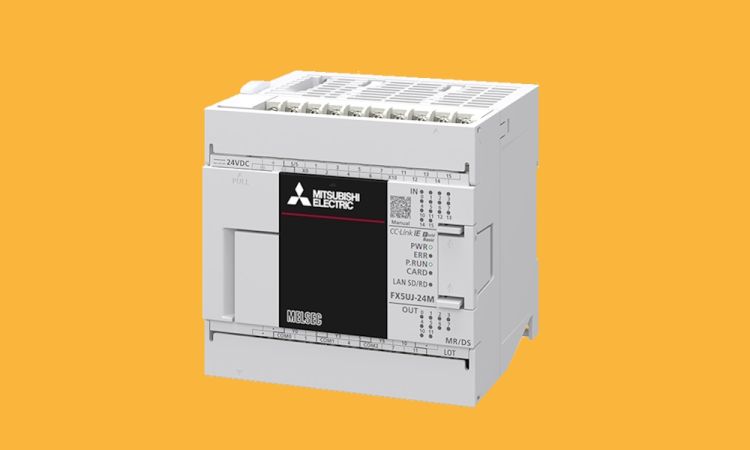

iQ-F serie (FX5)

Nieuwste generatie compacte PLC’s

De iQ-F-serie (FX5) is een doorontwikkeling van de succesvolle FX3-serie en biedt een verbeterde supersnelle bus, uitgebreide geïntegreerde functies, Ethernet communicatie en een verbeterde ontwikkelingsomgeving. Voor de programmering en parameterinstelling gebruikt u de ontwikkelingssoftware GXWorks3. De iQ-F serie tilt uw bedrijf naar een hoger niveau, zowel Stand Alone als in een netwerk.

Belangrijkste eigenschappen iQ-F serie:

  • De nieuwste generatie compacte PLC’s
  • Standaard 30 t/m 80 in- en uitgangen + 3 analoge I/O (FX5U)
  • Uit te breiden met diverse digitale en analoge in- en uitgangen

  • Uit te breiden met positioneringsmodules
  • Standaard Ethernet, Modbus RTU (FX5U)
  • Optioneel Profibus DP, CC-Link IE Field, AS-Link
  • Gebruiksvriendelijke GX Works3 programmeersoftware
FX5U toepassing
FX diagram

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

Compact PLC family catalogus

Download de Compact PLC Family catalogus en lees alle informatie over deze compacte PLC serie.

Toepassingsgebieden

De iQ-F serie is inzetbaar in veel verschillende kleine tot middelgrote toepassingen, zoals:

  • Voedingsmiddelenindustrie
  • Bewerkingsmachines
  • Verpakkingsmachines
  • Positioneringstoepassingen
  • HVAC
  • Gebouwautomatisering

Prestaties en maximale I/O

De bovenstaande grafiek geeft een goed beeld van de FX modellen en hun onderlinge verhouding qua prestaties en maximale I/O.

Nieuwste generatie compacte PLC’s

De iQ-F-serie (FX5) is een doorontwikkeling van de succesvolle FX3-serie en biedt een verbeterde supersnelle bus, uitgebreide geïntegreerde functies, Ethernet communicatie en een verbeterde ontwikkelingsomgeving. Voor de programmering en parameterinstelling gebruikt u de ontwikkelingssoftware GXWorks3. De iQ-F serie tilt uw bedrijf naar een hoger niveau, zowel Stand Alone als in een netwerk.

Belangrijkste eigenschappen iQ-F serie:

  • De nieuwste generatie compacte PLC’s
  • Standaard 30 t/m 80 in- en uitgangen + 3 analoge I/O (FX5U)
  • Uit te breiden met diverse digitale en analoge in- en uitgangen
  • Uit te breiden met positioneringsmodules
  • Standaard Ethernet, Modbus RTU (FX5U)
  • Optioneel Profibus DP, CC-Link IE Field, AS-Link
  • Gebruiksvriendelijke GX Works3 programmeersoftware

Compact PLC family catalogus

Download de Compact PLC Family catalogus en lees alle informatie over deze compacte PLC serie.


Toepassingsgebieden

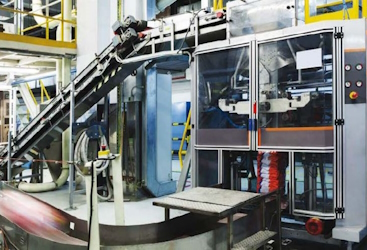

FX5U toepassing

De iQ-F serie is inzetbaar in veel verschillende kleine tot middelgrote toepassingen, zoals:

  • Voedingsmiddelenindustrie
  • Bewerkingsmachines
  • Verpakkingsmachines
  • Positioneringstoepassingen
  • HVAC
  • Gebouwautomatisering

Prestaties en maximale I/O

FX diagram

De bovenstaande grafiek geeft een goed beeld van de FX modellen en hun onderlinge verhouding qua prestaties en maximale I/O.

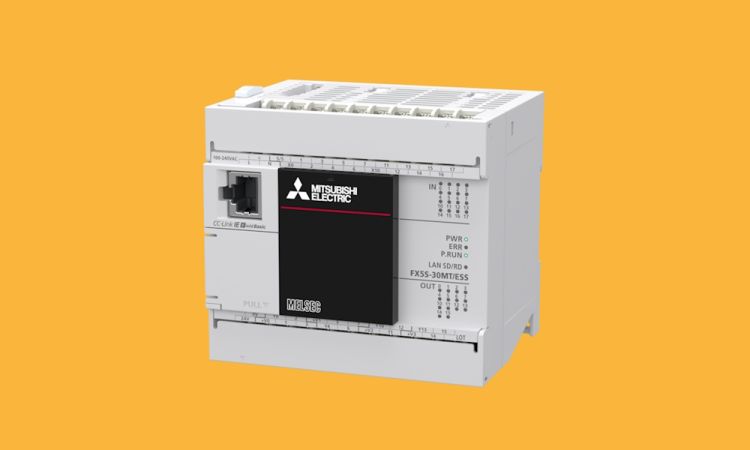

FX5S


De FX5S is een kleinere en minder uitgebreide versie van de FX5U serie. Voor eenvoudigere toepassingen is de FX5S een ideale PLC.


Verkrijgbaar in:

  • 230VAC (24VDC nog niet verkrijgbaar)
  • 30, 40 of 60 I/O
  • relais of transistoruitgangen
FX5S_Ethernet

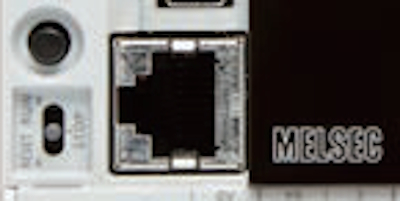

Ethernet

De FX5S is standaard uitgerust met 10BASE-T/100BASE-TX Ethernet communicatie.

FX5U klemmen

Klemmenblokken

De ingangen (bovenzijde) en uitgangen (onderzijde) zijn uitgevoerd op klemmenblokken die verwijderbaar zijn. Zo is een FX5S snel uitwisselbaar zonder een draad los te halen.

FX5U uitbreiden links

Uitbreiden links

De linkerzijde is uit te breiden met zeer smalle FX5-ADP modules

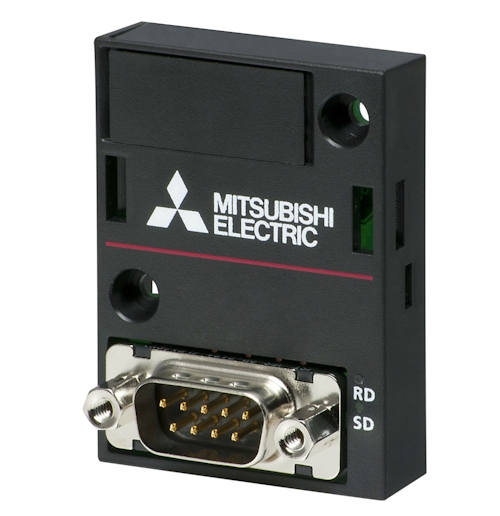

FX5-232-BD

Interface

De zwarte cover van de FX5S is uit te wisselen voor een interface adapter (RS232, RS422 of RS485)

Eigenschappen:

  • 48k steps RAM geheugen
  • Verwerkingssnelheid 0,084μs/instructie
  • Ethernet (10BASE-T/100BASE-TX)

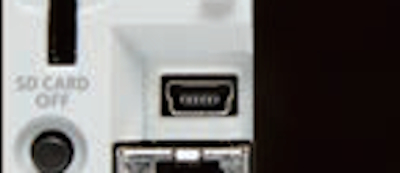

  • USB aansluiting
  • Geen batterij nodig (alleen voor RTC)
  • High speed counters (4 tot 10kHz + 4 tot 100kHz)
  • Positioneren voor 4 assen (100kpps)
  • Uitbreidingsmodules aan de linkerkant mogelijk

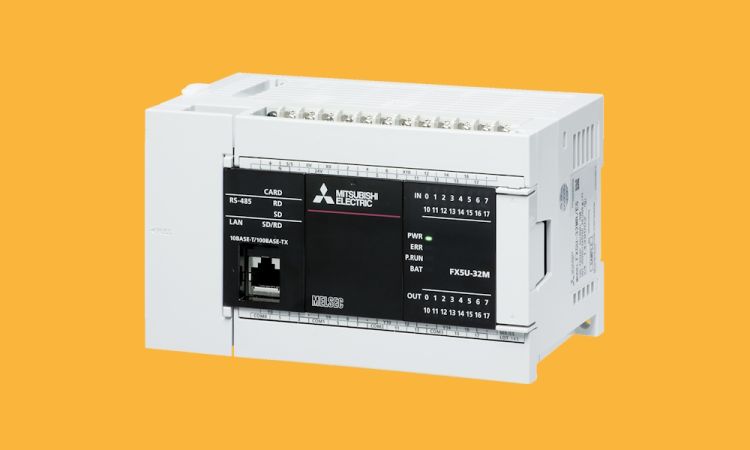

FX5U


De FX5U is momenteel de meest geavanceerde compacte PLC van Mitsubishi Electric.


Verkrijgbaar in:

  • 24VDC of 230VAC
  • 32, 64 of 80 I/O
  • relais of transistoruitgangen

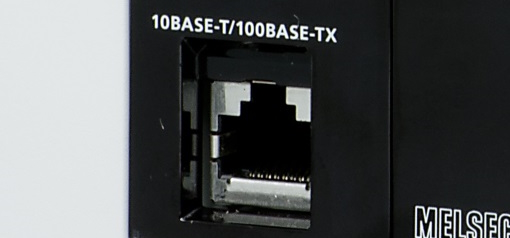

FX5U Ethernet

Ethernet

De FX5U is standaard uitgerust met 10BASE-T/100BASE-TX Ethernet communicatie.

FX5U klemmen

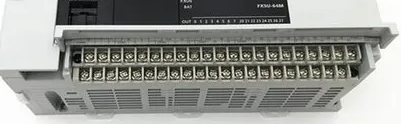

Klemmenblokken

De ingangen (bovenzijde) en uitgangen (onderzijde) zijn uitgevoerd op klemmenblokken die verwijderbaar zijn. Zo is een FX5u snel uitwisselbaar zonder een draad los te halen.

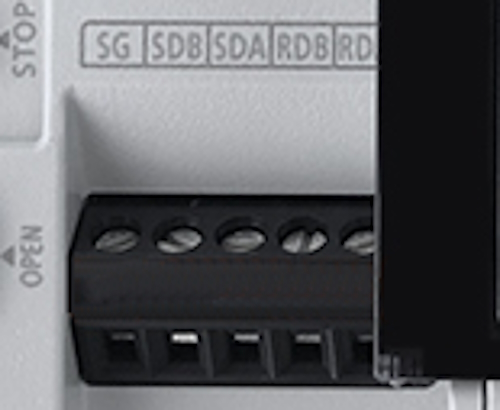

FX5U RS485

RS485

De RS485 poort is uitgevoerd op klemmen. Deze poort is voor 8 verschillende communicatieprotocollen waaronder Modbus RTU.

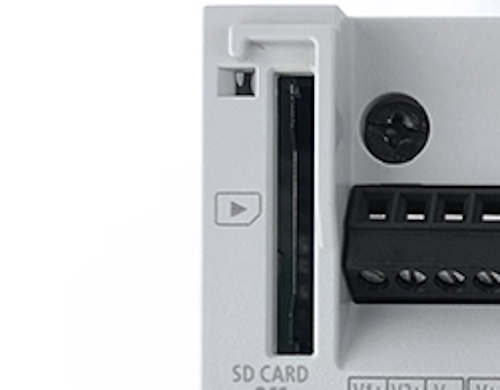

FX5U SD kaart

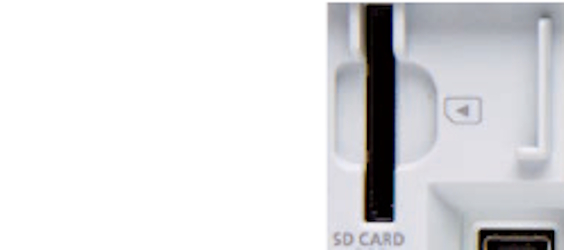

SD kaart

Data is eenvoudig op te slaan op een SD-kaart (optioneel)

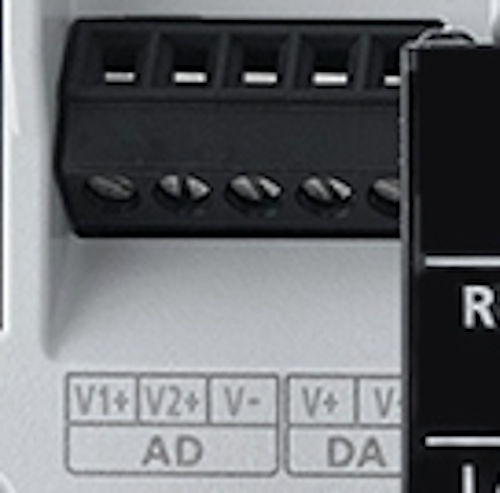

FX5U analoge IO

Analoge I/O

De FX5U heeft standaard 2 analoge ingangen en 1 analoge uitgang. Deze on-board analoge I/O is niet galvanisch gescheiden.

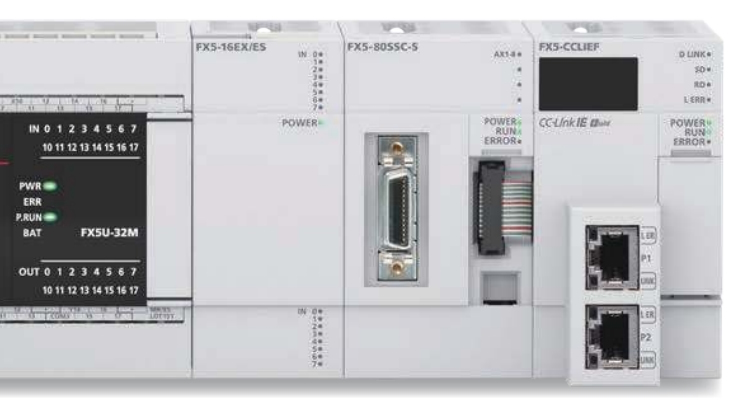

FX5U uitbreiden rechts

Uitbreiden rechts

De FX5U is uit te breiden aan de rechterkant met FX5 uitbreidingsmodules en verschillende uit de FX3U serie.

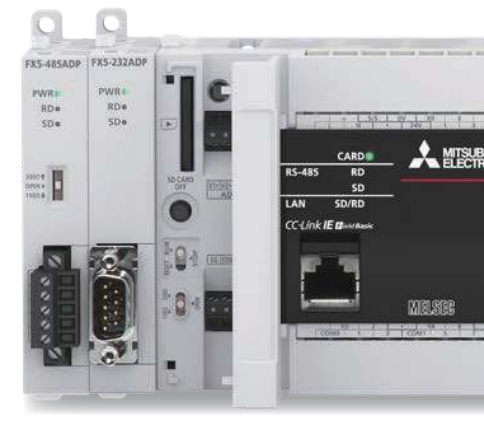

FX5U uitbreiden links

Uitbreiden links

De linkerzijde is uit te breiden met zeer smalle FX5-ADP modules

FX5-232-BD

Interface

De zwarte cover van de FX5U is uit te wisselen voor een interface adapter (RS232, RS422 of RS485)

Eigenschappen:

  • 64k/128k steps RAM geheugen
  • Verwerkingssnelheid 0,034μs/instructie
  • Slot voor SD-kaart
  • Ethernet (10BASE-T/100BASE-TX)
  • RS485 poort (Modbus fucties)
  • 2 analoge ingangen en 1 uitgang ingebouwd
  • Geen batterij nodig (alleen voor RTC)
  • High speed counters (8 tot 200kHz of 6 tot 200kHz + 2 tot 10kHz)
  • Positioneren voor 4 assen (200kpps)
  • Uitbreidingsmodules aan de rechterkant en linkerkant mogelijk

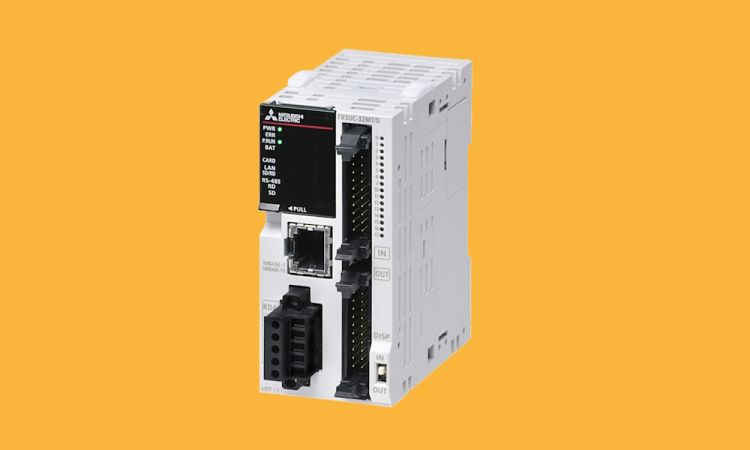

FX5UC


De FX5UC is de compacte versie van de FX5U.


Verkrijgbaar in:

  • 24VDC
  • 32, 64 of 96 I/O
  • transistoruitgangen (FX5UC-32 ook relais)


In- en uitgangen zijn aan te sluiten op externe aansluitblokken. Deze externe I/O modules zijn te verbinden met kabels voorzien van stekkers.
De FX5UC-32 is ook verkrijgbaar met veerdrukklemmen.

FX5UC Ethernet

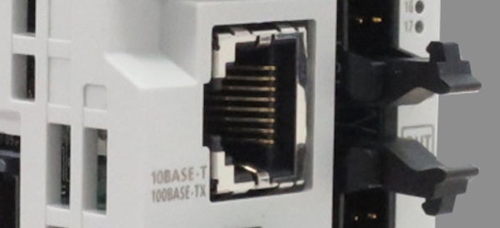

Ethernet

De FX5UC is standaard uitgerust met 10BASE-T/100BASE-TX Ethernet communicatie.

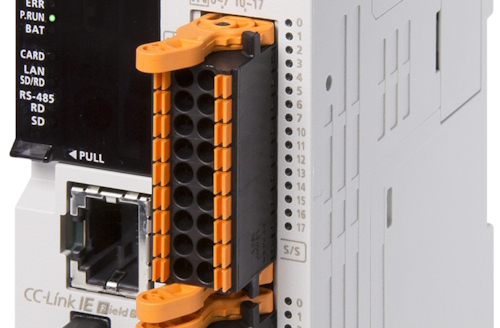

FX5UC veerdrukklemmen

Veerdrukklemmen

De FX5UC-32 is verkrijgbaar in een model met veerdrukklemmen in plaats van 40-pins connectoren.

FX5UC RS485

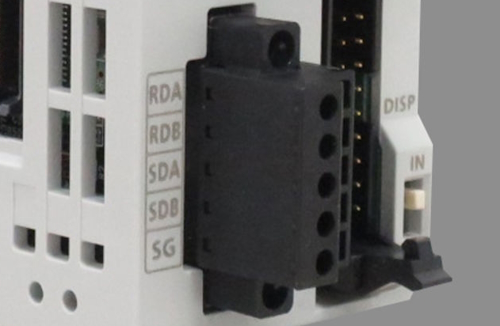

RS485

De RS485 poort is uitgevoerd op klemmen. Deze poort is voor 8 verschillende communicatieprotocollen waaronder Modbus RTU.

FX5UC SD-kaart

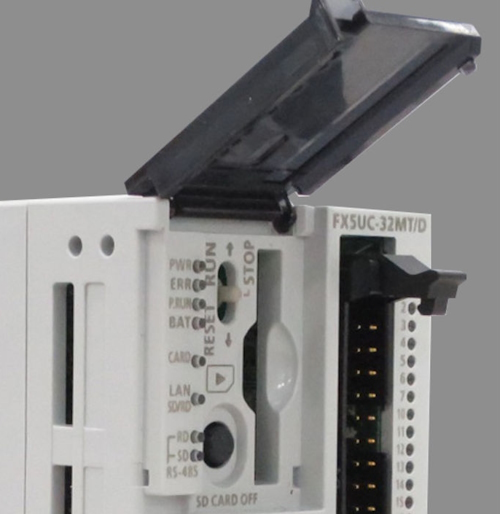

SD kaart

Data is eenvoudig op te slaan op een SD-kaart (optioneel)

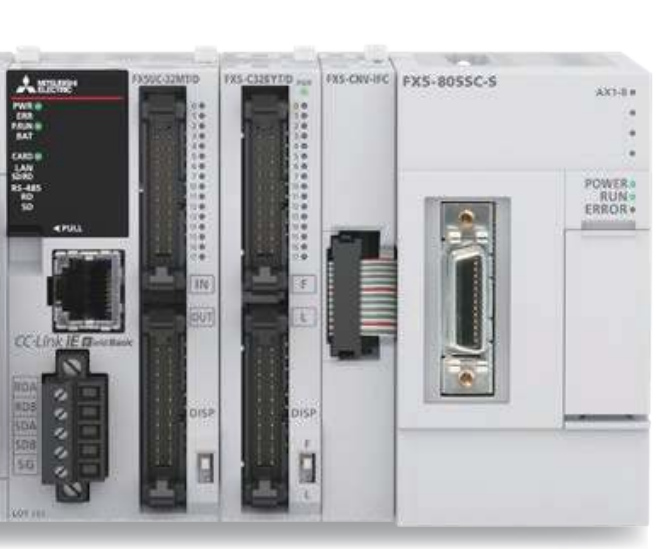

FX5UC uitbreiden rechts

Uitbreiden rechts

De FX5UC is uit te breiden aan de rechterkant met FX5 uitbreidingsmodules en verschillende uit de FX3U serie. In sommige gevallen is een adaptermodule nodig.

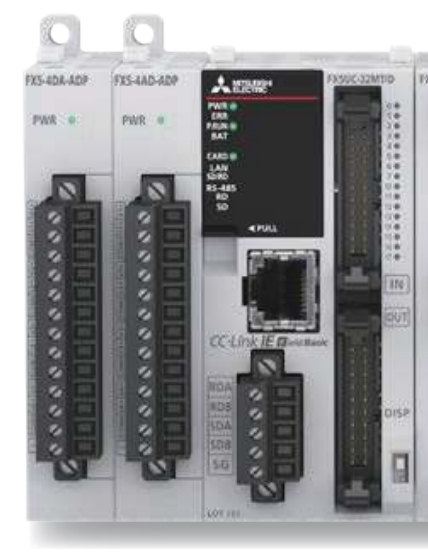

FX5UC uitbreiden links

Uitbreiden links

De linkerzijde is uit te breiden met zeer smalle FX5-ADP modules

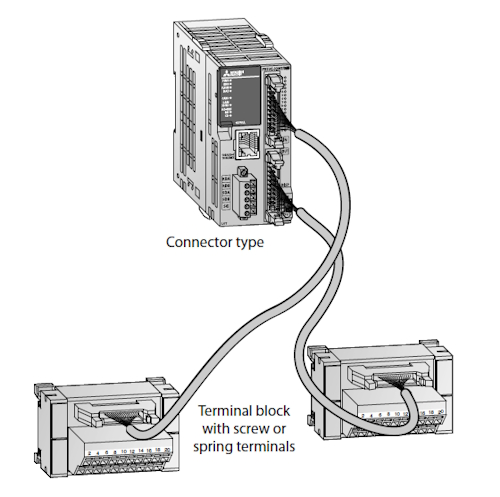

FX5UC 40pins connectoren

40-pins connectoren

De in- en uitgangen zijn uitgevoerd op 40-pins connectoren. Kabels met stekkers verbinden de PLC met externe I/O aansluitblokken.

Eigenschappen:

  • 64k/128k steps RAM geheugen
  • Verwerkingssnelheid 0,034μs/instructie
  • Slot voor SD-kaart
  • Ethernet (10BASE-T/100BASE-TX)
  • RS485 poort (Modbus fucties)
  • Geen batterij nodig (alleen voor RTC)
  • High speed counters (6/8 tot 200kHz + 8 tot 10kHz)
  • Positioneren voor 4 assen (200kpps)
  • Uitbreidingsmodules aan de rechterkant en linkerkant mogelijk
  • I/O via 40-pins connectoren

iQ-F video

Bekijk de bovenstaande video om een snelle indruk van de iQ-F serie te krijgen.





GX Works3

Het GX Works3 softwarepakket is geschikt voor de Mitsubishi iQ-F serie (FX5) en iQ-R serie PLC’s. Dit softwarepakket voorziet in:

  • Programmeren
  • Simuleren
  • Uitlezen van programma’s
  • Datalogging
  • Real-time datamonitor

GX Works3 maakt ook deel uit van iQ Works2.
iQ Works2 is een totaalpakket voor Mitsubishi PLC’s, frequentieregelaars, GOT bedienpanelen, motion enz.
