iQ-R serie

Nieuwste generatie modulaire PLC’s

De MELSEC iQ-R serie is het hart van de nieuwste generatie Mitsubishi modulaire PLC’s. Het is een automatiseringsconcept dat een duidelijke meerwaarde biedt en gelijktijdig de totale bedrijfskosten verlaagt. De MELSEC iQ-R serie is volledig opnieuw ontwikkeld om de algemeen voorkomende problemen van de zeven kernthema’s (productiviteit, constructie, onderhoud, kwaliteit, connectiviteit, veiligheid en compatibiliteit) op te lossen. Dit gebeurt op drie manieren: reductie van de totale bedrijfskosten, vergroting van de betrouwbaarheid en het hergebruik van bestaande bedrijfsmiddelen.

Belangrijkste eigenschappen iQ-R serie:

  • De modulaire PLC voor middel grote t/m zeer grote systemen
  • Diverse montageplaten en voedingen
  • Grote keuze aan CPU’s (standaard, proces, motion, …)

  • Groot assortiment digitale en analoge in- en uitgangsmodules
  • Modules uitwisselbaar tijdens bedrijf
  • Optioneel ProfiNet, Profibus DP, CC-Link, CANopen, etc.
  • Gebruiksvriendelijke GX Works3 programmeersoftware
iQ-R applicatie
Modular PLC family

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

Compact PLC family catalogus

Download de Compact PLC Family catalogus en lees alle informatie over deze compacte PLC serie.

Toepassingsgebieden

De iQ-R serie is inzetbaar in veel verschillende middelgrote tot grote toepassingen, zoals:

  • Rioolwaterzuiveringsinstallaties
  • Automotive
  • Procesindustrie
  • Voedingsmiddelenindustrie
  • Bewerkingsmachines
  • Verpakkingsmachines

Prestaties en maximale I/O

De bovenstaande grafiek geeft een goed beeld van de drie modulaire Mitsubishi PLC systemen en hun onderlinge verhouding qua prestaties en maximale I/O.

Nieuwste generatie modulaire PLC’s

De MELSEC iQ-R serie is het hart van de nieuwste generatie Mitsubishi modulaire PLC’s. Het is een automatiseringsconcept dat een duidelijke meerwaarde biedt en gelijktijdig de totale bedrijfskosten verlaagt. De MELSEC iQ-R serie is volledig opnieuw ontwikkeld om de algemeen voorkomende problemen van de zeven kernthema’s (productiviteit, constructie, onderhoud, kwaliteit, connectiviteit, veiligheid en compatibiliteit) op te lossen. Dit gebeurt op drie manieren: reductie van de totale bedrijfskosten, vergroting van de betrouwbaarheid en het hergebruik van bestaande bedrijfsmiddelen.

Belangrijkste eigenschappen iQ-R serie:

  • De modulaire PLC voor middel grote t/m zeer grote systemen
  • Diverse montageplaten en voedingen
  • Grote keuze aan CPU’s (standaard, proces, motion, …)
  • Groot assortiment digitale en analoge in- en uitgangsmodules
  • Modules uitwisselbaar tijdens bedrijf
  • Optioneel ProfiNet, Profibus DP, CC-Link, CANopen, etc.
  • Gebruiksvriendelijke GX Works3 programmeersoftware

Compact PLC family catalogus

Download de Compact PLC Family catalogus en lees alle informatie over deze compacte PLC serie.


Toepassingsgebieden

iQ-R applicatie

De iQ-R serie is inzetbaar in veel verschillende middelgrote tot grote toepassingen, zoals:

  • Rioolwaterzuiveringsinstallaties
  • Automotive
  • Procesindustrie
  • Voedingsmiddelenindustrie
  • Bewerkingsmachines
  • Verpakkingsmachines

Prestaties en maximale I/O

Modular PLC family

De bovenstaande grafiek geeft een goed beeld van de drie modulaire Mitsubishi PLC systemen en hun onderlinge verhouding qua prestaties en maximale I/O.

iQ-R


De iQ-R is momenteel de meest geavanceerde modulaire PLC van Mitsubishi Electric.


Verkrijgbaar:

  • montageplaten met 3 t/m 12 I/O sloten
  • 24VDC en 230VAC voedingen
  • CPU’s
    • standaard
    • proces
    • redundant
    • motion
  • OPC UA module
  • Grote keuze uit in- en uitgangskaarten
  • Diverse netwerkmodules

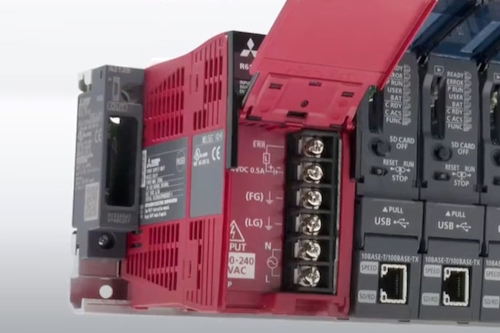

iQ-R voeding

Voeding

De eerste positie op het montagebord is gereserveerd voor een voeding. Mitsubishi heeft diverse iQ-R voedingen. Sommige montageborden hebben plaats voor een extra (redundante) voeding.

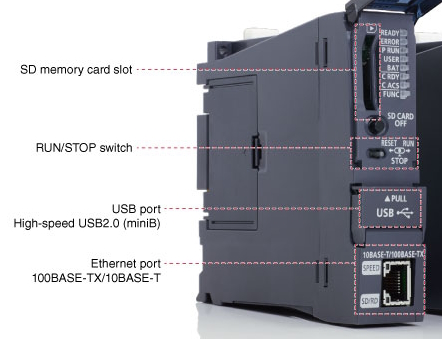

iQ-R CPU

CPU

Het hart van iQ-R is de CPU. Mitsubishi heeft een groot aantal verschillende CPU’s in het leveringsprogramma. Dit loopt van standaard CPU’s  tot uitgebreide PC CPU’s. Er is altijd een passende iQ-R CPU.

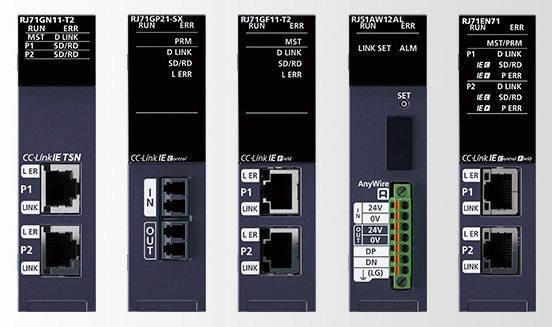

iQ-R netwerkmodules

Netwerkmodules

Netwerkmodules maken het mogelijk te communiceren met andere systemen.

  • serieel (RS232/ 422/ 485)
  • Ethernet
  • Profibus en ProfiNet
  • CC-Link, CC-Link IE
  • CANopen
  • DeviceNet
  • EtherNet/IP

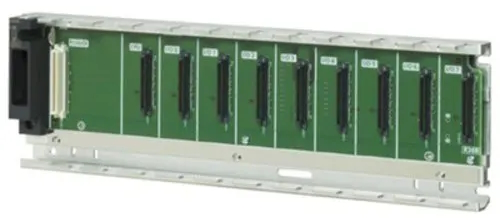

R68B

Montageplaat

De basis iQ-R is de montageplaat waarop men de voeding, CPU en I/O kaarten plaatst. Montageplaten (en uitbreidingsmontageplaten) zijn verkrijgbaar met 3, 5, 8 of 12 I/O sloten.

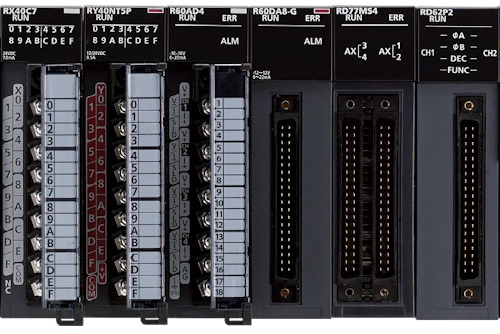

iQ-R I/O

In/uitgangskaarten

Kies uit het grote aanbod I/O kaarten, zoals:

  • digitale in- en uitgangen
  • analoge in- en uitgangen
  • temperatuurmeting
  • High-speed tellers
  • Positioneren
  • Simple Motion

Eigenschappen CPU’s:

  • 10K tot en met 1200K steps geheugen
  • 0,98ns per instructie (vanaf R04CPU)
  • Slot voor SD-kaart (vanaf R01CPU)
  • Ethernet
  • Mini-USB voor programmeren
  • Batterij voor RTC uitwisselbaar
  • Motion CPU heeft SSCNETIII/H
  • Programmeren met GX Works3

iQ-R video

Bekijk de bovenstaande video om een snelle indruk van de iQ-R serie te krijgen.





GX Works3

Het GX Works3 softwarepakket is geschikt voor de Mitsubishi iQ-F serie (FX5) en iQ-R serie PLC’s. Dit softwarepakket voorziet in:

  • Programmeren
  • Simuleren
  • Uitlezen van programma’s
  • Datalogging
  • Real-time datamonitor

GX Works3 maakt ook deel uit van iQ Works2.
iQ Works2 is een totaalpakket voor Mitsubishi PLC’s, frequentieregelaars, GOT bedienpanelen, motion enz.
