L serie PLC

Mitsubishi Electric

L serie PLC

Brug tussen compact en modulair

Met de L serie presenteert Mitsubishi een krachtig en compact modulaire besturingssysteem. Deze serie is de brug tussen een compact en een modulair PLC systeem. Dit is een modulair systeem dat geen montageplaat nodig heeft en waarbij een groot aantal functies al standaard in de CPU is geïntegreerd. Dankzij de uitstekende kosten-baten-verhouding en het buitengewone gebruiksgemak is dit de ideale PLC voor gemiddelde besturingstoepassingen.

Belangrijkste eigenschappen iQ-F serie:

  • Modulair PLC systeem zonder montageplaat
  • CPU’s hebben standaard 24 digitale I/O aan boord
  • Uit te breiden met diverse digitale en analoge in- en uitgangen

  • Uit te breiden met positionerings- en simple-motionmodules
  • Standaard Ethernet, mini-USB, slot voor SD-kaart
  • Optioneel CC-Link IE Field en CC-Link
  • Gebruiksvriendelijke GX Works2 programmeersoftware

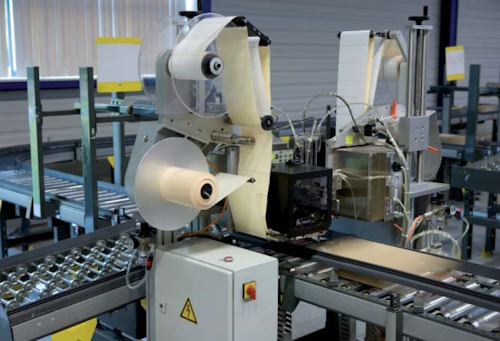

L-serie toepassing
Modular PLC family

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

Modular PLC family catalogus

Download de Modular PLC Family catalogus en lees alle informatie over de L serie PLC.

Toepassingsgebieden

De L serie is inzetbaar in veel verschillende  middelgrote toepassingen, zoals:

  • Voedingsmiddelenindustrie
  • Bewerkingsmachines
  • Verpakkingsmachines
  • Positioneringstoepassingen
  • HVAC
  • Gebouwautomatisering

Prestaties en maximale I/O

De bovenstaande grafiek geeft een goed beeld van de drie modulaire Mitsubishi PLC systemen en hun onderlinge verhouding qua prestaties en maximale I/O.

Brug tussen compact en modulair

Met de L serie presenteert Mitsubishi een krachtig en compact modulaire besturingssysteem. Deze serie is de brug tussen een compact en een modulair PLC systeem. Dit is een modulair systeem dat geen montageplaat nodig heeft en waarbij een groot aantal functies al standaard in de CPU is geïntegreerd. Dankzij de uitstekende kosten-baten-verhouding en het buitengewone gebruiksgemak is dit de ideale PLC voor gemiddelde besturingstoepassingen.

Belangrijkste eigenschappen iQ-F serie:

  • Modulair PLC systeem zonder montageplaat
  • CPU’s hebben standaard 24 digitale I/O aan boord
  • Uit te breiden met diverse digitale en analoge in- en uitgangen
  • Uit te breiden met positionerings- en simple-motionmodules
  • Standaard Ethernet, mini-USB, slot voor SD-kaart
  • Optioneel CC-Link IE Field en CC-Link
  • Gebruiksvriendelijke GX Works2 programmeersoftware

Modular PLC family catalogus

Download de Modular PLC Family catalogus en lees alle informatie over de L serie PLC.


Toepassingsgebieden

L-serie toepassing

De L serie is inzetbaar in veel verschillende  middelgrote toepassingen, zoals:

  • Voedingsmiddelenindustrie
  • Bewerkingsmachines
  • Verpakkingsmachines
  • Positioneringstoepassingen
  • HVAC
  • Gebouwautomatisering

Prestaties en maximale I/O

Modular PLC family

De bovenstaande grafiek geeft een goed beeld van de drie modulaire Mitsubishi PLC systemen en hun onderlinge verhouding qua prestaties en maximale I/O.

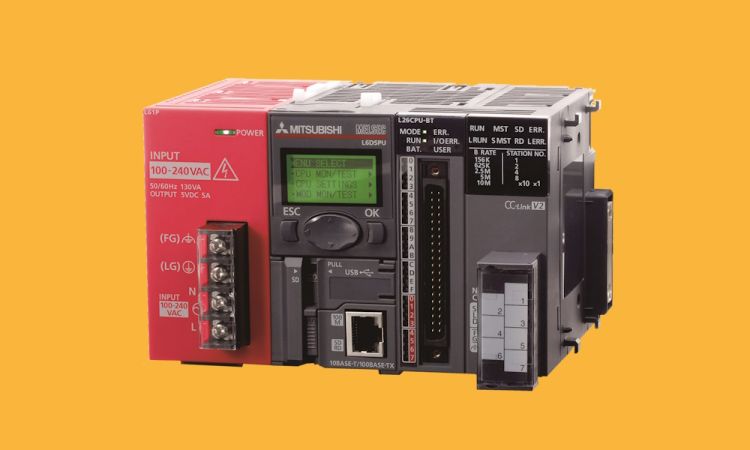

L serie


Is een compacte PLC te klein en een modulaire PLC te groot voor de applicatie? De Mitsubishi L serie biedt de oplossing; een compacte modulaire PLC zonder montagebord.


Keuze uit:

  • 24VDC of 230VAC voeding
  • 3 verschillende CPU’s
  • diverse I/O modules
  • positionerings- en simple-motionmodules

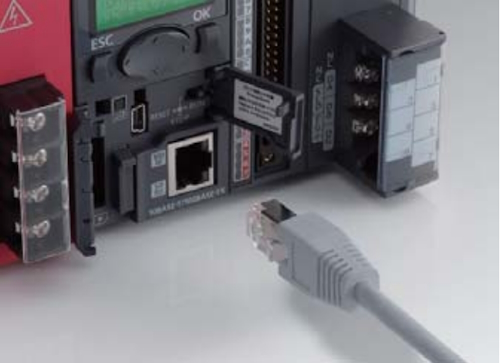

L-serie Ethernet

Ethernet

De L serie CPU is standaard uitgerust met 10BASE-T/100BASE-TX Ethernet communicatie.

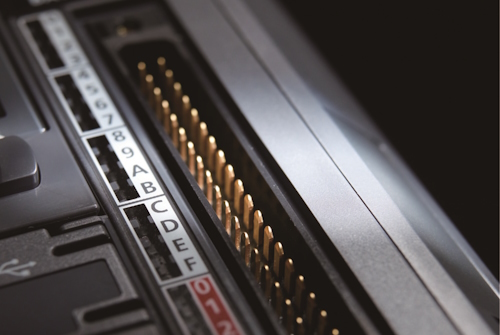

L-serie connector

40-pin connector

De in- en uitgangen van de CPU zijn uitgevoerd op een 40-pins connector voor een zeer compact configuratie. Het uitbedraden van de in- en uitgangen gaat door middel van kabels en externe aansluitblokken.

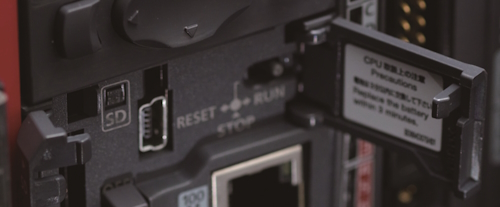

L-serie USB

mini-USB

De L-serie CPU heeft een mini-USB aansluiting voor communicatie met een PC.

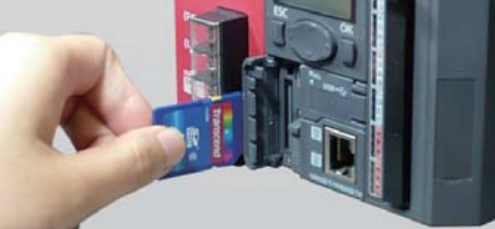

L-serie SD kaart

SD kaart

Data is eenvoudig op te slaan op een SD-kaart (optioneel)

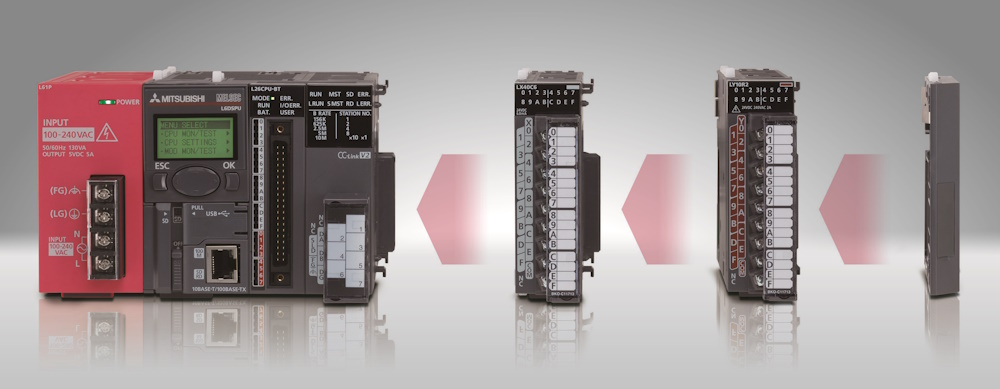

L-serie uitbreiden

Uitbreiden

De L serie is uit te breiden aan de rechterkant met een groot aantal verschillende uitbreidingsmodules, zonder de beperking van het aantal slots zoals bij een montagebord.

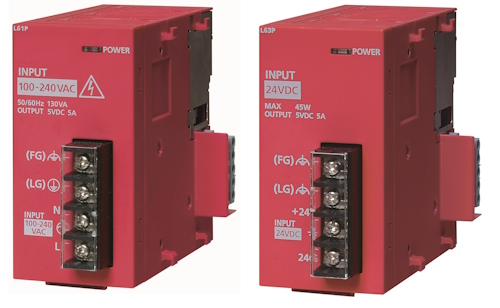

L-serie voedingen

Voeding

Plaats aan de linkerzijde van de CPU een 24VDC of 230VAC voeding.

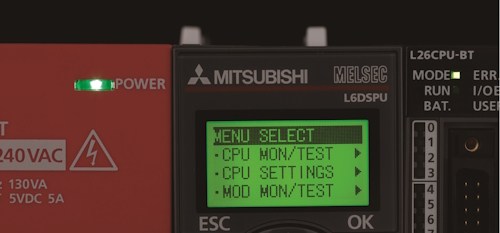

L-serie display

Display

Controleer de systeemstatus en wijzig de instellingen rechtstreeks vanaf het display (optioneel). Foutstatus wordt duidelijk getoond en probleemoplossing en foutonderzoek kunnen allemaal worden uitgevoerd zonder verbindingen met een PC en software.

Eigenschappen:

  • 20k, 60k of 260k steps RAM geheugen
  • Verwerkingssnelheid 40ns of 9,5ns per instructie
  • Slot voor SD-kaart
  • Ethernet (10BASE-T/100BASE-TX)
  • Mini-USB
  • 16 in- en 8 uitgang op CPU (40-pins connector)
  • High speed ingangen (6 stuks/ 24VDC / 10μ)
  • Positioneren voor 2 assen (200kpps)
  • Uitbreidingsmodules aan de rechterkant mogelijk (I/O, positioneren, communicatie)

GX Works2

Het GX Works2 softwarepakket is geschikt voor de Mitsubishi FX3-serie, L-serie en Q-serie PLC’s. Dit softwarepakket voorziet in:

  • Programmeren
  • Simuleren
  • Uitlezen van programma’s
  • Datalogging
  • Real-time datamonitor

GX Works2 maakt deel uit van GX Works3 en iQ Works2:

  • GXWorks3 is de meest actuele versie voor de iQ-F en iQ-R serie. Bij aanschaf van GX Works 3 krijgt men GX Works2 er kosteloos bij;
  • iQ Works2 is een totaalpakket voor Mitsubishi PLC’s, frequentieregelaars, GOT bedienpanelen, motion enz.
