System Q PLC
System Q PLC
Het modulaire concept
De MELSEC System Q PLC vindt zijn oorsprong uit zijn voorganger de AnSH serie. Dit besturingsconcept maakt het mogelijk om de beste combinatie te selecteren van CPU-modules, communicatiemodules, speciale modules en I/O-modules op een montageplaat. Dit stelt de gebruiker instaat een systeem te configureren zoals vereist is wanneer en waar maar nodig.
Belangrijkste eigenschappen Q serie:
- De modulaire PLC voor middel grote t/m zeer grote systemen
- Diverse montageplaten en voedingen
- Grote keuze aan CPU’s (met en zonder Ethernet, USB, SD-kaart slot)
- Groot assortiment digitale en analoge in- en uitgangsmodules
- Modules uitwisselbaar tijdens bedrijf
- Optioneel ProfiNet, Profibus DP, CC-Link, CANopen, etc.
- Gebruiksvriendelijke GX Works2 programmeersoftware
Nieuwsbrief
Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.
Modular PLC family catalogus
Download de Modular PLC Family catalogus en lees alle informatie over de System Q PLC.

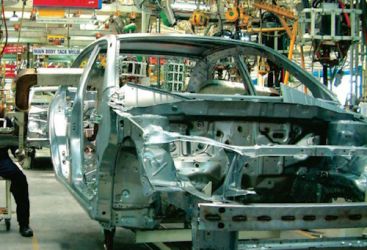

Toepassingsgebieden
System Q is inzetbaar in veel verschillende middelgrote tot grote toepassingen, zoals:
- Voedingsmiddelenindustrie
- Bewerkingsmachines
- Verpakkingsmachines
- Rioolwaterzuiveringsinstallaties
- Automotive
- Procesindustrie

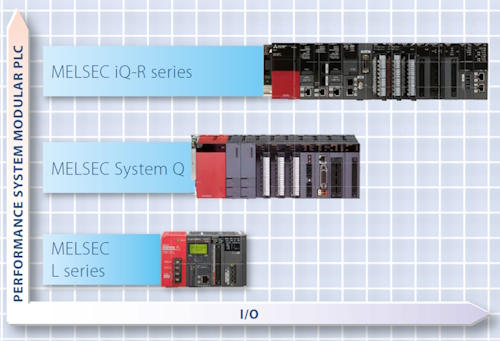

Prestaties en maximale I/O
De bovenstaande grafiek geeft een goed beeld van de drie modulaire Mitsubishi PLC systemen en hun onderlinge verhouding qua prestaties en maximale I/O.
Het modulaire concept
De MELSEC System Q PLC vindt zijn oorsprong uit zijn voorganger de AnSH serie. Dit besturingsconcept maakt het mogelijk om de beste combinatie te selecteren van CPU-modules, communicatiemodules, speciale modules en I/O-modules op een montageplaat. Dit stelt de gebruiker instaat een systeem te configureren zoals vereist is wanneer en waar maar nodig.
Belangrijkste eigenschappen Q serie:
- De modulaire PLC voor middel grote t/m zeer grote systemen
- Diverse montageplaten en voedingen
- Grote keuze aan CPU’s (met en zonder Ethernet, USB, SD-kaart slot)
- Groot assortiment digitale en analoge in- en uitgangsmodules
- Modules uitwisselbaar tijdens bedrijf
- Optioneel ProfiNet, Profibus DP, CC-Link, CANopen, etc.
- Gebruiksvriendelijke GX Works2 programmeersoftware
Modular PLC family catalogus
Download de Modular PLC Family catalogus en lees alle informatie over de System Q PLC.
Toepassingsgebieden
System Q is inzetbaar in veel verschillende middelgrote tot grote toepassingen, zoals:
- Voedingsmiddelenindustrie
- Bewerkingsmachines
- Verpakkingsmachines
- Rioolwaterzuiveringsinstallaties
- Automotive
- Procesindustrie
Prestaties en maximale I/O
De bovenstaande grafiek geeft een goed beeld van de drie modulaire Mitsubishi PLC systemen en hun onderlinge verhouding qua prestaties en maximale I/O.

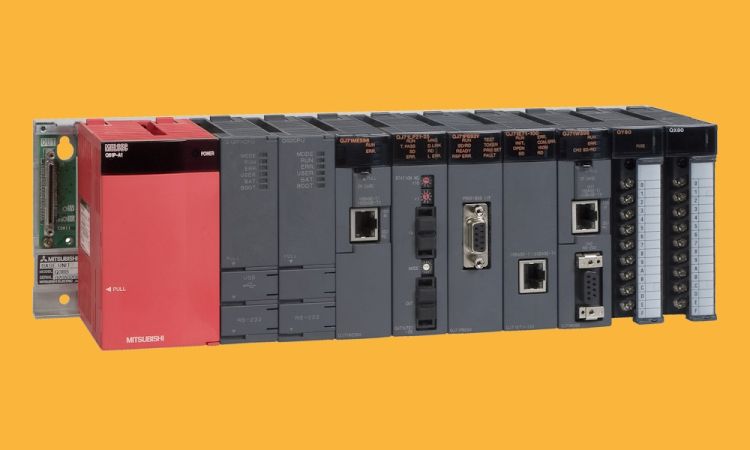

System Q
System Q is momenteel het meest uitgebreide modulaire PLC systeem van Mitsubishi Electric.
Verkrijgbaar:
- montageplaten met 3 t/m 12 I/O sloten
- 24VDC en 230VAC voedingen
- CPU’s met seriële communicatie
- CPU’s met Ethernet communicatie
- Proces CPU’s
- Redundant CPU’s
- Motion CPU’s
- Grote keuze uit in- en uitgangskaarten
- Diverse communicatiekaarten

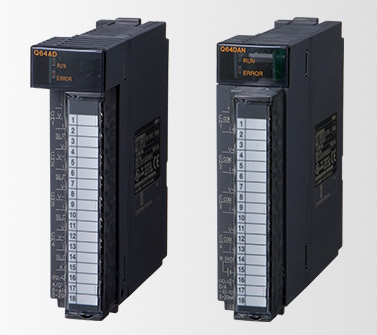

In/uitgangskaarten
Kies uit het grote aanbod I/O kaarten, zoals:
- digitale in- en uitgangen
- analoge in- en uitgangen
- temperatuurmeting
- Load Cell
- Loop Contol
- High-speed tellers
- Positioneren
- Simple Motion

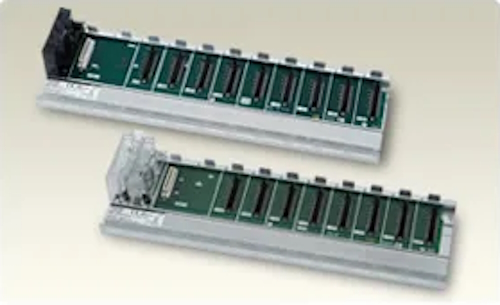

Montageplaat
De basis van System Q is de montageplaat waarop men de voeding, CPU en I/O kaarten plaatst. Montageplaten (en uitbreidingsmontageplaten) zijn verkrijgbaar met 3, 5, 8 of 12 I/O sloten.

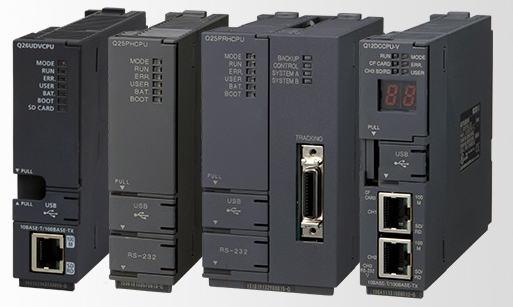

CPU
Het hart van System Q is de CPU. Mitsubishi heeft een groot aantal verschillende CPU’s in het leveringsprogramma. Dit loopt van hele simpele CPU’s met seriële of Ethernet communicatie tot uitgebreide PC CPU’s. Er is altijd een passende System Q CPU.

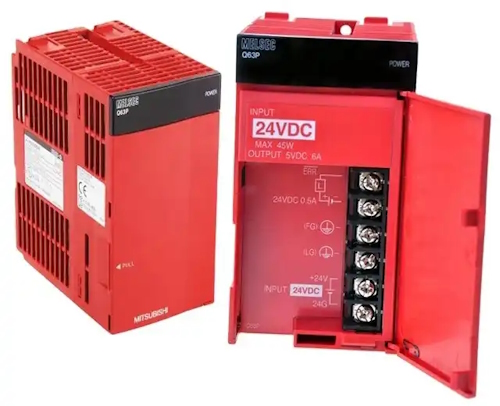

Voeding
De eerste positie op het montagebord is gereserveerd voor een voeding. Mitsubishi heeft diverse System Q voedingen. Sommige montageborden hebben plaats voor een extra (redundante) voeding.

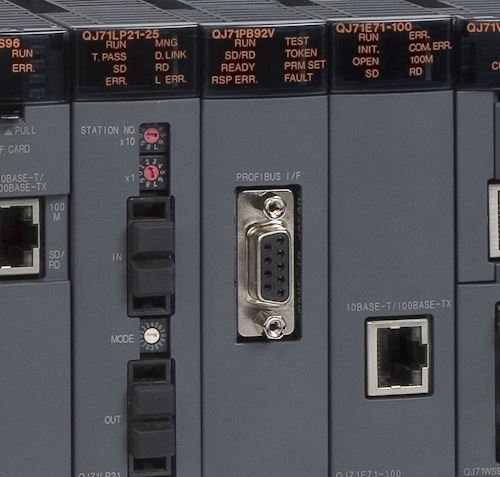

Communicatie
Communicatiemodules maken het mogelijk te communiceren met andere systemen. Deze modules zijn verkrijgbaar in o.a.:
- serieel (RS232, RS422 of RS485)
- Ethernet
- Profibus en ProfiNet
- CC-Link, CC-Link IE
- MELSECNET/H
Eigenschappen CPU’s:
- 10K tot en met 1000K steps geheugen
- 1,9 tot en met 120ns per instructie
- Slot voor SD-kaart (UDVCPU’s)
- Ethernet (UDECPU’s en UDVCPU’s)
- RS232 poort (UCPU’s)
- Mini-USB voor programmeren
- Batterij uitwisselbaar
- ≤32MByte overal geheugen
- Motion CPU heeft SSCNETIII/H
- Programmeren met GX Works2

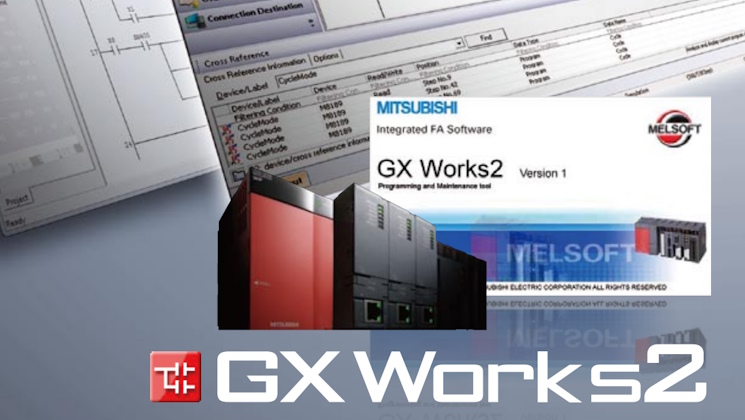

GX Works2
Het GX Works2 softwarepakket is geschikt voor de Mitsubishi FX3-serie, L-serie en Q-serie PLC’s. Dit softwarepakket voorziet in:
- Programmeren
- Simulatie
- Uitlezen van programma’s
- Datalogging
- Real-time datamonitor
GX Works2 maakt deel uit van GX Works3 en iQ Works2:
- GXWorks3 is de meest actuele versie voor de iQ-F en iQ-R serie. Bij aanschaf van GX Works 3 krijgt men GX Works2 er kosteloos bij;
- iQ Works2 is een totaalpakket voor Mitsubishi PLC’s, frequentieregelaars, GOT bedienpanelen, motion enz.
