Energiebesparen met Optidrive ECO

Ventilatorapplicaties

Echt veel energie besparen met de Invertek ECO (ventilatorapplicaties)

ARTIKEL HIFLEX NIEUWSBRIEF 48 – 12/09/2017

De Optidrive Eco is ontwikkeld om de gebruikers zo veel als mogelijk energie te besparen in ventilator en pomp applicaties. Naast een zeer nauwkeurige snelheidsregeling waarbij afhankelijk van de vraag de motor in snelheid wordt geregeld, wordt ook een optimale energiezuinige aansturing van de motor bereikt.

Dat door het gebruik van een frequentieregelaar van nature veel energie kan worden bespaard t.o.v. het gebruik van smoorkleppen is inmiddels alom bekend.
In onderstaande grafiek wordt e.e.a. nog eens weergegeven.

Optidrive_Eco_grafiek

Door vernuftige aansturing van de vermogens elektronica doet Invertek hier nog eens een schepje bovenop en worden energieverslindende hogere harmonische vermeden.
Naast een besparing aan energie kan ook vaak een goedkopere ingangsbekabeling worden geselecteerd omdat de ingangsstroom tot 17% lager kan zijn.

Energie verbruik optimalisatie functie
D.m.v. een eenvoudige ingaven via het toetsenbord zorgt men ervoor dat alleen een minimale hoeveelheid aan energie wordt gebruikt om de motor te voeden. De regelaar zorgt er continu voor dat de motor steeds optimaal wordt aangestuurd. In sommige installaties kan hierdoor tot 30% aan energie worden bespaard. Omdat de regelaars ook zijn uitgerust met een energiebesparingsmonitorfunctie kan de gebruiker het energie verbruik uitlezen maar ook de bereikte energiebesparing.
De Invertek Optidrive regelaars bieden echter nog veel meer voordelen. In deze koerier gaan we vooral in op de voordelen in relatie tot ventilator toepassingen.


Extra voordelen van de Optidrive ECO voor in ventilatortoepassingen
Optidrive_Eco_applicatie

Nauwkeurige snelheidsregeling
Directe aansturingsmogelijkheid naar de regeling middels een temperatuur of  drukopnemer.

Eenvoudige installering
Eenvoudige installering was een van de uitgangspunten bij het ontwerp van de regelaars. De regelaars beschikken over afneembare connectoren en de vermogenskabels en besturingsbekabeling zijn zo ingedeeld dat deze steeds worden gescheiden. Dit voorkomt onnodige storingen. Het koelen van de regelaars wordt bereikt d.m.v. ingebouwde koelventilatoren met een lange levensduur in de IP20 en IP55 uitvoering en d.m.v. natuurlijke convectie in de IP66 uitvoering.

De behuizingen maken het mogelijk dat de regelaars in een schakelkast kunnen worden ingebouwd of direct in de buurt van de aandrijving. Insteekbare uitbreidingsmodules  t.b.v seriële communicatie of voor externe I/O geeft u de mogelijkheid precies te kopen wat u nodig heeft en geeft u de flexibiliteit om later de regelaar aan te passen aan nieuwe systeem wensen.

Korte inbedrijfsteltijd

Door het gebruikmaking van de Optistick en de PC
software is het mogelijk de parameters snel te kopiëren en op te slaan

Het heldere TFT tekst display dat in duidelijke taal aangeeft wat u instelt of welke actuele waarden u uitleest geeft u snel inzicht in de regelaar en de machine die inbedrijf wordt gesteld. U kunt kiezen uit meerdere talen waaronder Engels, Duits, Spaans, Frans, Italiaans en Zweeds.

Via het toetsenbord kan snel en eenvoudig tussen
“Hand en Automatisch bedrijf” worden geschakeld.

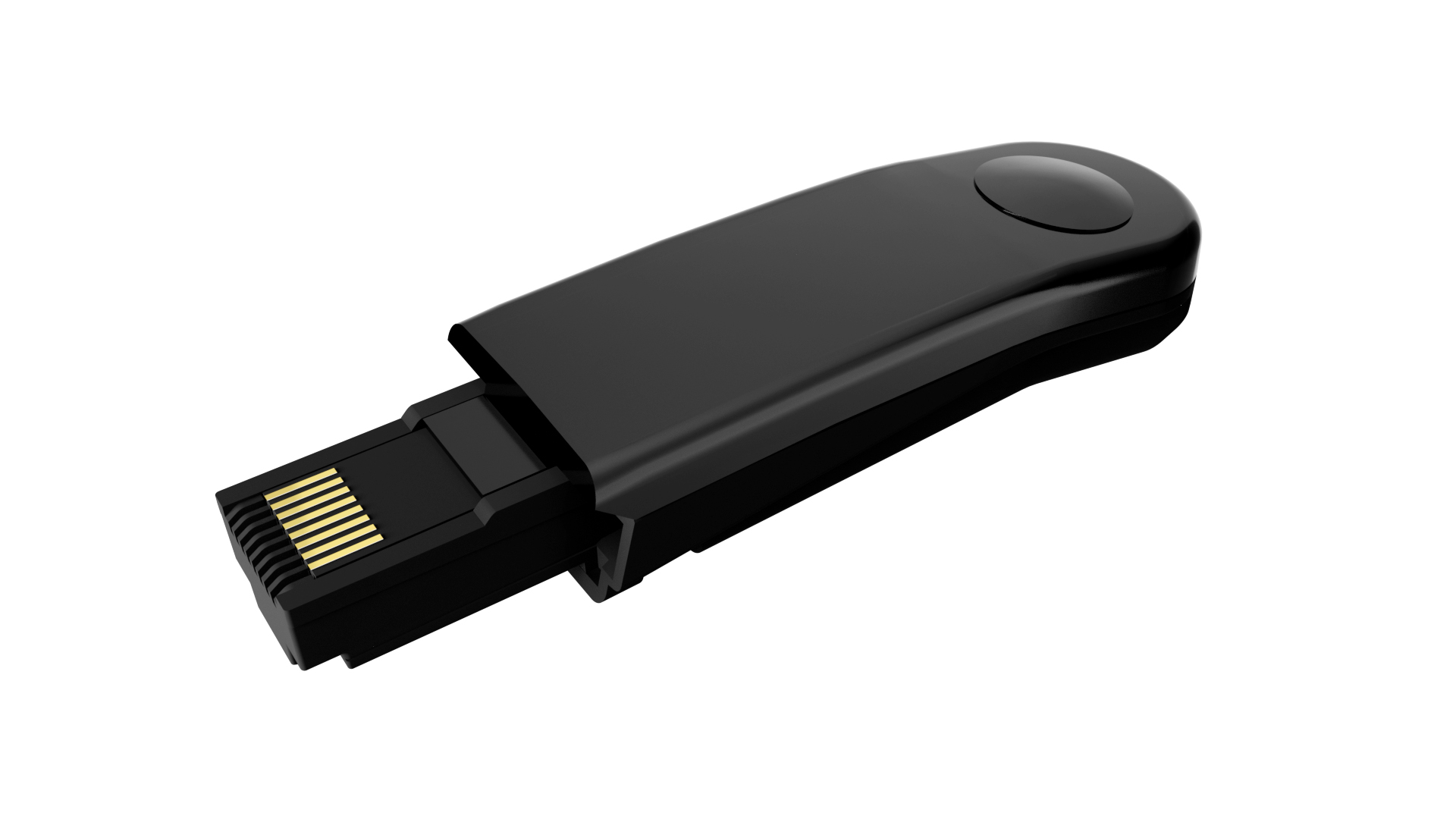

Optistick
Optidrive P2 IP20 display
Optidrive_bediening

Resonantie vermijdingsfunctie
Deze ingebouwde functie maakt het mogelijk bij de inbedrijstelling ontdekte resonantiefrequenties in ventilatie of leidingsystemen in te stellen zodat deze kunnen worden vermeden. De functie zorgt ervoor dat de regelaar door deze frequenties heen loopt. Hierdoor wordt mechanische slijtage en extra geluid in de installatie voorkomen.

Sleep mode
De “sleep mode” maakt het mogelijk de aan te drijven motor volledig uit te schakelen op het moment dat de vraag bijvoorbeeld ‘s nachts zeer laag is.
De regelaar monitort continu de vraag omdat de besturings- circuits actief blijven tijdens de “sleep mode”.
10-20% energie besparing kan worden bereikt bij gebruik van deze functionaliteit.

Gebroken aandrijfriemdetectie
De regelaar bewaakt continu of het benodigd
aandrijfkoppel sterk afneemt of dat de benodigde
snelheid sterk stijgt.
Door de regelaar kan dan een signaal worden uitgestuurd naar een gebouw managementsysteem,
of kan de regelaar direct worden gestopt wanneer een aandrijfriem gebroken is of een ventilator defect geraakt is. In het laatste geval kan er ook een foutsignaal worden uitgestuurd. Door deze functionaliteit kan er direct worden ingegrepen als er iets mis gaat en wordt onnodig energieverbruik en stilstandstijd van de installatie voorkomen.

Optidrive_snaarbreuk

Reducering van geluid
Verlaging van het geluidsniveau kan op 2 manieren
worden bereikt. Hoorbaar geluid in de aansturing van
de motor of het mechanische geluid dat wordt
geproduceerd in de aangedreven machine zelf. In beide gevallen zal de regelaar dit probleem oplossen door of
de schakelfrequentie in de regelaar te verlagen of de motor bijvoorbeeld ’s nachts op een langzamere snelheid te schakelen indien de ventilator boven op een dak van een gebouw is gemonteerd en  omwonenden daar ‘s nachts hinder van ondervinden. De Eco regelaars onderscheidt zich omdat er bij omschakeling naar een hogere schakelfrequentie geen de-rating van de regelaar hoeft plaats te vinden.

Optidrive_geluid

Drive by-pass
De regelaar kan via het toetsenbord of via een ingang in een by-pass mode worden geschakeld. Een extern by-pass relais kan  dan door de regelaar worden aangestuurd. Bij de uitwisseling van de regelaar kan dan toch de aandrijving met 100% snelheid doordraaien. In situaties waarbij 24/7 doorgedraaid moet worden kan deze functie worden gebruikt om uitwisseling mogelijk te maken zonder dat het productieproces stopt.

ECO-drives voor pomptoepassingen
In Hiflex nieuwsbrief 49 wordt uitgebreid aandacht besteed aan de specifieke mogelijkheden met de ECO-drives voor pomptoepassingen.

Meer weten over de Invertek Optidrive ECO?
Informatie en specificaties zijn te vinden op de pagina van de Optidrive ECO.

Neem gerust contact op als er vragen zijn.
