Optidrive P2

Invertek Drives Logo WHITE

Optidrive P2

High performance frequentieregelaar

De Optidrive P2 levert de perfecte combinatie van zeer hoge prestaties en het bekende “Easy-to-Use” concept. De hoge prestaties worden bereikt door de geavanceerde vectorregeling en de nieuwste hardware. De Optidrive P2 is hierdoor in staat om zonder encoderterugkoppeling 200% koppel bij 0,3 Hz te generen en een toerenstabiliteit van 0,5%. Ook is het mogelijk om koppel te regelen tot 0 Hz zonder encoderterugkoppeling. Deze serie is net zoals bij alle andere Optidrive modellen ontworpen voor snelle installatie en inbedrijfstelling. De Optidrive P2 is verkrijgbaar in diverse behuizingen van 0,75 tot en met 250kW.

Belangrijkste eigenschappen Optidrive P2:

  • ingebouwd netfilter
  • interne PLC
  • STO Safety-Stop volgens IEC 61508 SIL2
  • Modbus RTU en CANopen communicatie (andere veldbussen optioneel)

De Optidrive P2 is geschikt voor:

  • IE2 en IE3 Inductiemotoren (IM)
  • AC permanente magneetmotoren (PM)
  • Borstelloze gelijkstroommotoren (BLDC)
  • Synchrone weerstandsmotoren (SynRM)
Optidrive P2 IP55 POWER

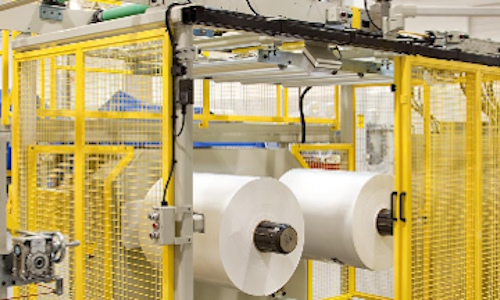

Optidrive p2 rollen

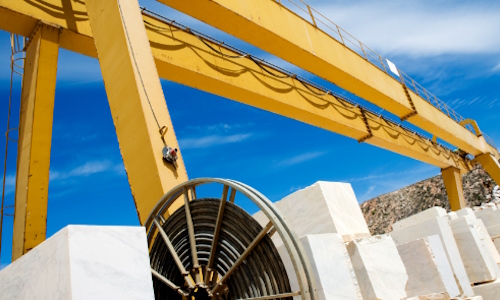

Optidrive P2 kraan

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

Pure kracht

Dankzij de perfecte combinatie van hoge prestaties en gebruiksgemak kunnen zelfs de meest veeleisende toepassingen eenvoudig worden aangepakt door de Optidrive P2 frequentieregelaar.

  • 200% koppel bij 0,3Hz zonder encoderterugkoppeling
  • 150% overbelasting gedurende 60 seconden
  • Maximale uitgangsfrequentie 2000Hz
    (op aanvraag)

Toepassingsgebieden P2

De Optidrive P2 is inzetbaar is een groot aantal toepassingen, zoals:

  • Ventilatoren
  • Pompen
  • Compressoren
  • Mixers
  • Transportbanden
  • Opvoerbanden/elevators
  • Wikkelsystemen





  • Liften
  • Hijswerktuigen
  • Schredders
  • Hammermolens
  • Freesmotoren
  • Centrifuges
  • Wasmachines

High performance frequentieregelaar

De Optidrive P2 levert de perfecte combinatie van zeer hoge prestaties en het bekende “Easy-to-Use” concept. De hoge prestaties worden bereikt door de geavanceerde vectorregeling en de nieuwste hardware. De Optidrive P2 is hierdoor in staat om zonder encoderterugkoppeling 200% koppel bij 0,3 Hz te generen en een toerenstabiliteit van 0,5%. Ook is het mogelijk om koppel te regelen tot 0 Hz zonder encoderterugkoppeling. Deze serie is net zoals bij alle andere Optidrive modellen ontworpen voor snelle installatie en inbedrijfstelling. De Optidrive P2 is verkrijgbaar in diverse behuizingen van 0,75 tot en met 250kW.

Belangrijkste eigenschappen Optidrive P2:

  • ingebouwd netfilter
  • interne PLC
  • STO Safety-Stop volgens IEC 61508 SIL2
  • Modbus RTU en CANopen communicatie (andere veldbussen optioneel)
  • 200% koppel bij 0,3Hz zonder encoderterugkoppeling

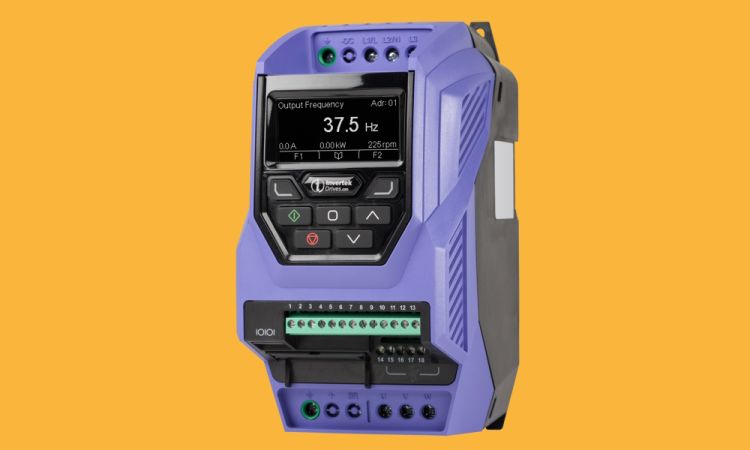

Optidrive P2 IP20

Het IP20 model is geschikt voor inbouw in een kast.


Verkrijgbaar in:

  • 1-fase 230V in / 3-fasen 230V uit
    (0,75kW t/m 2,2kW)

  • 3-fasen 400V in / 3-fasen 400V uit
    (0,75kW t/m 250kW)
Optidrive Eco keypad operation

Bediening

Logische instelling van parameters en makkelijke bediening door middel van een eenvoudig toetsenbord. Schakel snel om tussen de pomp, ventilator of industriële modus voor optimale instellingen voor uw applicatie.

Optidrive E3 montage

Aansluiten

Alle stuur- en hoofdstroomkabels zijn direct aan te sluiten zonder eerst kappen te verwijderen. De netvoeding wordt aan de bovenkant en de motor aan de onderkant aangesloten. Dit voorkomt aansluitfouten.

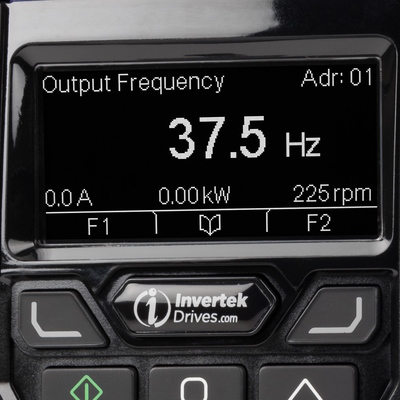

Optidrive P2 IP20 display

TFT display

De Optidrive P2 is uitgevoerd met een helder (meertalig) TFT display. Dit type display toont meer en duidelijker  informatie dan een standaard segment display.

Invertek Optistick 3

Communicatie

RJ45 aansluiting voor Modbus RTU en BACnet communicatie (andere veldbussen optioneel) en Optistick. Met de Optistick kan men parameters snel uit en in de frequentieregelaar zetten. Zo wordt het parametreren nog makkelijker.

Optidrive E3 netfilter

Netfilter

Iedere Optidrive P2 heeft een ingebouwd netfilter.
Dit is kostenbesparend op zowel de aanschaf- als de installatiekosten. Geen netfilter nodig? Loskoppelen gaat heel eenvoudig.

Optidrive E3 DIN-rail

Montage

Bouwgrootte 1 en 2 passen rechtstreeks op een DIN-rail. Daarnaast zijn de frequentieregelaars uitgevoerd met ophangogen.

Eigenschappen:

  • Ingebouwd netfilter (Cat C1 volgens EN61800-3)
  • vectorregeling met of zonder encoder (200% koppel)
  • STO Safety-Stop volgens IEC 61508 SIL2
  • 1 x RJ45 voor Optistick, ModBus RTU en CANopen
    (Optioneel: Modbus TCP, PROFINET, PROFIBUS, EtherCAT, DeviceNet, EtherNet/IP)
  • Master/slave regeling met load sharing
  • geschikt voor hoogfrequentmotoren (speciale firmware)
  • PID-regeling met slaap/ontwaak modus
  • PLC functie
  • Meertalig TFT display met grote inkijkhoek
  • Max. 50ºC omgevingstemperatuur
    (60ºC met derating)
  • Sensorless vector control voor IE2, IE3, IE4 en IE5 motoren:
    • Inductiemotoren (IM)
    • Permanent magneetmotoren (PM)
    • Borsteloze DC-motoren (BLDC)
    • Synchrone reluctantiemotoren (SynRM)
    • Line Start PM Motor (LSPM)

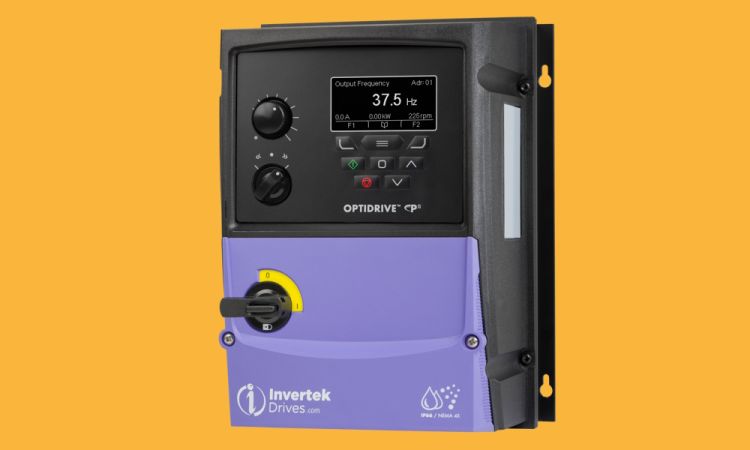

Optidrive P2 IP66 OUTDOOR

Het IP66 model is geschikt voor montage buiten een kast door de hoge beschermingsgraad. Deze frequentieregelaars geschikt voor buitenlocaties en af te spuiten met water.


Verkrijgbaar in:

  • 1-fase 230V in / 3-fasen 230V uit
    (0,37kW t/m 2,2kW)

  • 3-fasen 400V in / 3-fasen 400V uit
    (0,75kW t/m 22kW)

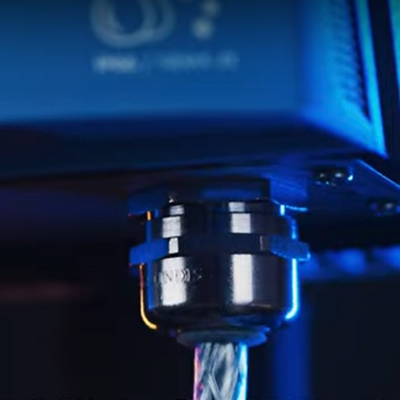

Invertek IP66 wartel

Kabelinvoer

Optidrive IP66 modellen zijn uitgevoerd met een verwijderbare metalen wartelplaat. Doormiddel van EMC wartels is de Opridrive IP66 OUTDOOR correct en waterdicht aan te sluiten.

Optidrive E3 zonnekap

Zonnekap

Voor de IP66 variant is een bijpassende zonnekap ontwikkeld. Deze zonnekap beschermt de regelaar tegen oververhitting bij direct zonlicht. De kap is leverbaar voor de bouwgroottes 1, 2, 3 en 4. Voor een lange levensduur is gepoedercoat staal gebruikt.

Optidrive E3 hoofdschakelaar

Hoofdschakelaar

De Optidrive P2 OUTDOOR is leverbaar met of zonder hoofdschakelaar. De UIT stand van de hoofdschakelaar kan worden vergrendeld met een hangslot. Zo kan men veilig werken aan de installatie zonder risico op inschakeling.

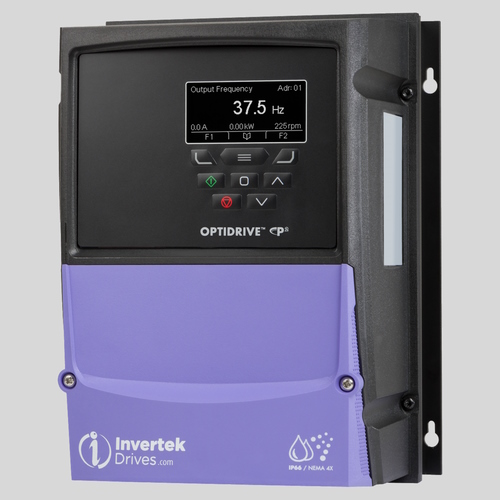

Optidrive P2 IP66 Non-Switched

Zonder schakelaars

De Optidrive P2 IP66 OUTDOOR is ook verkrijgbaar zonder hoofdschakelaar, richtingsschakelaar en potmeter voor de snelheid

Optidrive E3 IP66 koellichaam

Gecoate Koelribben

Standaard gecoate koelribben. Ideaal voor op hygiëne gebaseerde installaties die afspuiten vereisen, zoals in de voedingsmiddelenindustrie.

Optidrive P2 IP20 display

TFT display

De Optidrive P2 is uitgevoerd met een helder (meertalig) TFT display. Dit type display toont meer en duidelijker  informatie dan een standaard segment display.

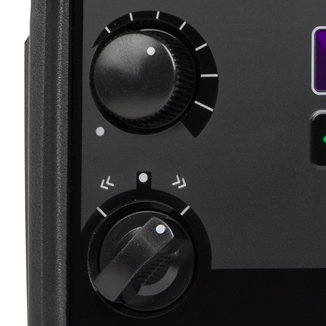

Optidrive richting en snelheid

Richting en snelheid

De Optidrive P2 modellen met een hoofdschakelaar zijn ook voorzien van een richtingsschakelaar én een potmeter voor handmatige snelheidsregeling.

Eigenschappen:

  • Ingebouwd netfilter (Cat C1 volgens EN61800-3)
  • vectorregeling met of zonder encoder (200% koppel)
  • STO Safety-Stop volgens IEC 61508 SIL2
  • 2 x RJ45 voor Optistick, ModBus RTU en CANopen
    (Optioneel: Modbus TCP, PROFINET, PROFIBUS, EtherCAT, DeviceNet, EtherNet/IP)
  • Master/slave regeling met load sharing
  • geschikt voor hoogfrequentmotoren (speciale firmware)
  • PID-regeling met slaap/ontwaak modus
  • PLC functie
  • Meertalig TFT display met grote inkijkhoek
  • Max. 40ºC omgevingstemperatuur
    (50ºC met derating)
  • Sensorless vector control voor IE2, IE3, IE4 en IE5 motoren:
    • Inductiemotoren (IM)
    • Permanent magneetmotoren (PM)
    • Borsteloze DC-motoren (BLDC)
    • Synchrone reluctantiemotoren (SynRM)
    • Line Start PM Motor (LSPM)

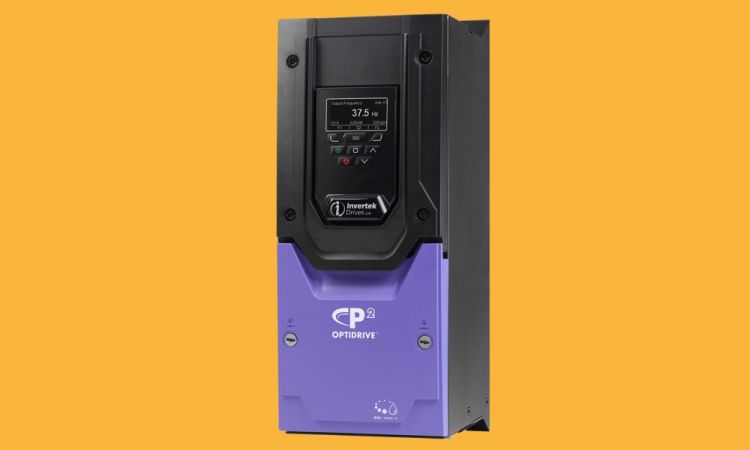

Optidrive P2 IP55

Het IP55 model is geschikt voor montage buiten een kast door de hoge beschermingsgraad. Deze frequentieregelaars zijn geschikt voor afspuiten met water.


Verkrijgbaar in:

  • 3-fasen 400V in / 3-fasen 400V uit
    (15kW t/m 250kW)
Optidrive ISOLO

Hoofdschakelaar

Aanbouwbare hoofdschakelaar voor de Optidrive P2 IP55 en Opdrive ECO IP55 bouwgrootte 4 en 5. Deze is speciaal ontworpen om de netvoeding lokaal van de regelaar af te schakelen bij bv onderhoud aan de regelaar. De hoofdschakelaar is voor zien van een hangslotbeveiliging in de UIT stand.

Optidrive ECO IP55 hijsoog

Hijsogen

De Optidrive P2 IP55 kan worden voorzien van hijsogen voor eenvoudige een veilige montage.

Optidrive ECO IP55 open

Aansluiten

Een ruim aansluitcompartiment maakt aansluiten eenvoudig

Optidrive P2 IP20 display

TFT display

De Optidrive ECO is uitgevoerd met een helder (meertalig) TFT display. Dit type display toont meer en duidelijker  informatie dan een standaard segment display.

Eigenschappen:

  • Ingebouwd netfilter (Cat C1 volgens EN61800-3)
  • vectorregeling met of zonder encoder (200% koppel)
  • STO Safety-Stop volgens IEC 61508 SIL2
  • 1 x RJ45 voor Optistick, ModBus RTU en CANopen
    (Optioneel: Modbus TCP, PROFINET, PROFIBUS, EtherCAT, DeviceNet, EtherNet/IP)
  • Master/slave regeling met load sharing
  • DNV GL keur voor bouwgrootte 4 t/m 7
  • geschikt voor hoogfrequentmotoren (speciale firmware)
  • PID-regeling met slaap/ontwaak modus
  • PLC functie
  • Meertalig TFT display met grote inkijkhoek
  • Max. 40ºC omgevingstemperatuur
    (50ºC met derating)
  • Sensorless vector control voor IE2, IE3, IE4 en IE5 motoren:
    • Inductiemotoren (IM)
    • Permanent magneetmotoren (PM)
    • Borsteloze DC-motoren (BLDC)
    • Synchrone reluctantiemotoren (SynRM)
    • Line Start PM Motor (LSPM)

Optistick

Alle regelaars uit het Invertek programma kunnen inbedrijf gesteld worden met een Optistick en/of softwarepakket. De Optistick van Invertek verzorgt het snel kopiëren van parameters tussen de regelaars, verzorgt de bluetooth verbinding met de software en kan dienen als back-up device.





OptiTools Studio

Optitools Studio

Het Optitools-Studio softwarepakket is kosteloos. Dit softwarepakket voorziet in:

  • Snelle inbedrijfstelling
  • Parameter backup, vergelijken en printen
  • Realtime parameter wijziging
  • Parameter upload, download en opslag
  • Real-time scope functie en datalogging
  • Real-time datamonitor
