Frequentieregelaars met pure uitgangssinus

Als enige op de markt produceren de NFO frequentieregelaars een uitgangsspanning met een zuivere sinuscurve. Met deze technologie treden er geen lagerstromen op, waardoor motorlagers niet beschadigen. Geen schade aan lagers betekent een kosteneffectieve, ononderbroken werking van motoren. De NFO Sinus zorgt ervoor dat de elektromotor geen hinderlijk piepend geluid produceert. Een ander groot voordeel is dat er geen afgeschermde EMC motorkabels nodig zijn, eventuele bestaande onafgeschermde motorkabels hoeft men dus niet te vervangen. Daarbij komt dat er geen beperking is qua motorkabellengte. Het toepassen van eventuele (all-pole) sinusuitgangsfilters is ook niet meer nodig. De aardlekstroom van een NFO Sinus frequentieregelaar is nihil waardoor gebruik van een standaard 30mA aardlekautomaat mogelijk is, dit in tegenstelling tot een PWM frequentieregelaar.

Belangrijkste voordelen NFO Sinus:

  • geen EMC interferentie
  • geen lagerstromen dus geen schade aan de motorlagers
  • geen hinderlijke motorgeluiden door schakelfrequentie
  • 100% koppel bij alle toerentallen
  • geen afgeschermde EMC motorkabels nodig
  • geen beperking qua motorkabellengte
  • geen (all-pole) sinusuitgangsfilters nodig
  • standaard 30mA aardlekautomaat toepasbaar
NFO Sinus

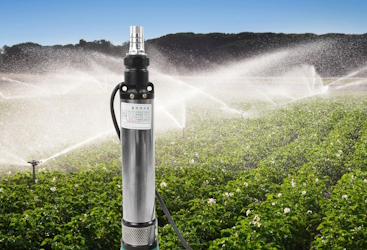

Bronpomp

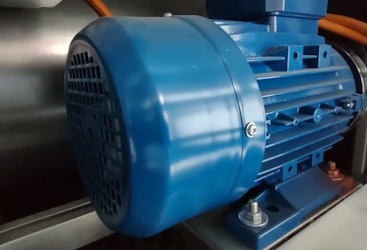

Elektromotor

Nieuwsbrief

Ontvang elk kwartaal onze nieuwsbrief met nieuws over producten, evenementen en wetenswaardigheden.

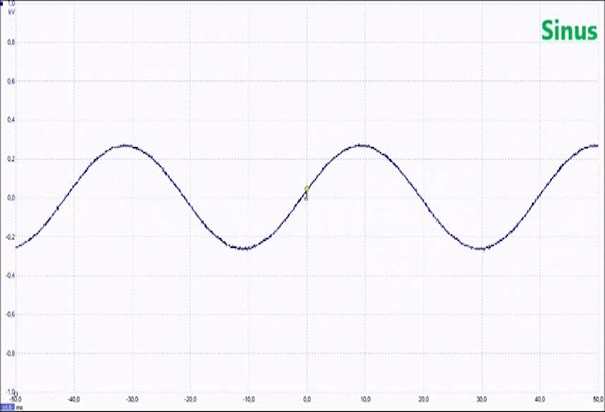

Zuivere sinus

Een normale frequentieregelaar stuurt een uitgangsspanning in de vorm van PWM (Pulse Width Modulation) naar de elektromotor. Dit is een bloksignaal opgebouwd uit zeer steile pieken. Een dergelijke uitgangsspanning kan diverse problemen geven, zoals EMC interferentie, lagerstromen en aardlekstromen.

De NFO Sinus frequentieregelaars produceren een uitgangsspanning met een zuivere sinuscurve. Dit levert grote voordelen op ten opzichte van normale frequentieregelaars.

Toepassingsgebieden

  • Bronpompen met aangegoten onafgeschermde kabels
  • Buitenpool ventilatoren
  • Woningen en bedrijfspanden (HVAC)
  • Industrie (HVAC en machines)
  • Agrarische sector (pompen, ventilatoren, machines, etc.)
  • Magazijnen en koelhuizen (HVAC)
  • Maritieme sector (HVAC)
  • Overheidsgebouwen en ziekenhuizen (HVAC)
  • Waterzuiveringsinstallaties en gemalen (pompen)

Vervangingsmarkt

Ideale oplossing voor de vervangingsmarkt:

  • oude motor met isolatieklasse B die niet geschikt is voor een conventionele frequentieregelaar
  • Direct Online (DOL) schakeling
  • Ster/Driehoek schakeling
  • Stappen transformator
  • Thyristorsturing
  • Oude softstarter

In alle deze gevallen kan de bestaande bekabeling blijven zitten. Ombouwen is dus heel gemakkelijk en bespaart veel tijd en geld!

Frequentieregelaars met pure uitgangssinus

Als enige op de markt produceren de NFO frequentieregelaars een uitgangsspanning met een zuivere sinuscurve. Met deze technologie treden er geen lagerstromen op, waardoor motorlagers niet beschadigen. Geen schade aan lagers betekent een kosteneffectieve, ononderbroken werking van motoren. De NFO Sinus zorgt ervoor dat de elektromotor geen hinderlijk piepend geluid produceert. Een ander groot voordeel is dat er geen afgeschermde EMC motorkabels nodig zijn, eventuele bestaande onafgeschermde motorkabels hoeft men dus niet te vervangen. Daarbij komt dat er geen beperking is qua motorkabellengte. Het toepassen van eventuele (all-pole) sinusuitgangsfilters is ook niet meer nodig. De aardlekstroom van een NFO Sinus frequentieregelaar is nihil waardoor gebruik van een standaard 30mA aardlekautomaat mogelijk is, dit in tegenstelling tot een PWM frequentieregelaar.

Belangrijkste voordelen NFO Sinus:

  • geen EMC interferentie
  • geen lagerstromen dus geen schade aan de motorlagers
  • geen hinderlijke motorgeluiden door schakelfrequentie
  • 100% koppel bij alle toerentallen
  • geen afgeschermde EMC motorkabels nodig
  • geen beperking qua motorkabellengte
  • geen (all-pole) sinusuitgangsfilters nodig
  • standaard 30mA aardlekautomaat toepasbaar

Zuivere sinus

NFO Sinus

Een normale frequentieregelaar stuurt een uitgangsspanning in de vorm van PWM (Pulse Width Modulation) naar de elektromotor. Dit is een bloksignaal opgebouwd uit zeer steile pieken. Een dergelijke uitgangsspanning kan diverse problemen geven, zoals EMC interferentie, lagerstromen en aardlekstromen.

De NFO Sinus frequentieregelaars produceren een uitgangsspanning met een zuivere sinuscurve. Dit levert grote voordelen op ten opzichte van normale frequentieregelaars.


Toepassingsgebieden

Bronpomp
  • Bronpompen met aangegoten onafgeschermde kabels
  • Buitenpool ventilatoren
  • Woningen en bedrijfspanden (HVAC)
  • Industrie (HVAC en machines)
  • Agrarische sector (pompen, ventilatoren, machines, etc.)
  • Magazijnen en koelhuizen (HVAC)
  • Maritieme sector (HVAC)
  • Overheidsgebouwen en ziekenhuizen (HVAC)
  • Waterzuiveringsinstallaties en gemalen (pompen)

Vervangingsmarkt

Elektromotor

Ideale oplossing voor de vervangingsmarkt:

  • oude motor met isolatieklasse B die niet geschikt is voor een conventionele frequentieregelaar
  • Direct Online (DOL) schakeling
  • Ster/Driehoek schakeling
  • Stappen transformator
  • Thyristorsturing
  • Oude softstarter

In alle deze gevallen kan de bestaande bekabeling blijven zitten. Ombouwen is dus heel gemakkelijk en bespaart veel tijd en geld!

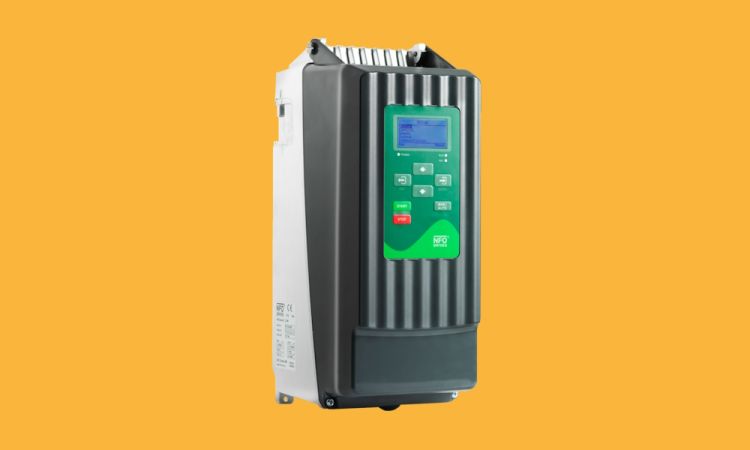

NFO Sinus Optimal


De 1-fase in/3-fasen uit (230-240V) NFO Sinus Optimal is geoptimaliseerd voor AC motoren met een maximaal vermogen van 1,5kW en een nominaal stroom van 1,0 tot en met 5,8A.

De 3-fasen in/3-fasen uit (380-480V) NFO Sinus Optimal is geoptimaliseerd voor AC motoren met een maximaal vermogen van 2,2kW en een nominaal stroom van 1,0 tot en met 4,9A.

De NFO Sinus Optimal heeft een IP55 beschermingsgraad en is geschikt voor montage buiten een installatiekast.

NFO Sinus Optimal display

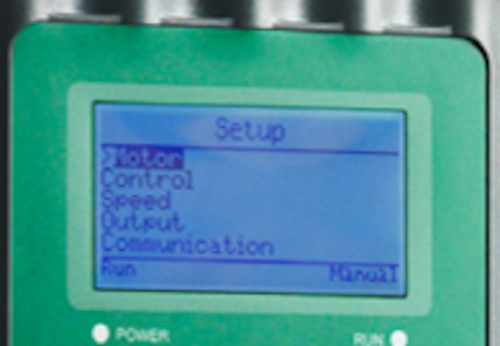

LCD display

Het LCD display heeft achtergrondverlichting en geeft alle informatie duidelijk weer.

NFO Sinus Optimal in regen

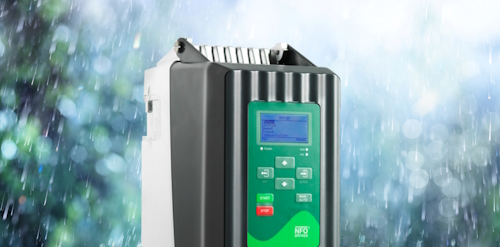

IP55 behuizing

De robuuste behuizing heeft een IP55 beschermingsgraad. Ideaal voor vuile en vochtige toepassingen. Een installatiekast is niet nodig, dat bespaart ruimte, tijd en geld!

NFO Sinus Optimal ophangen

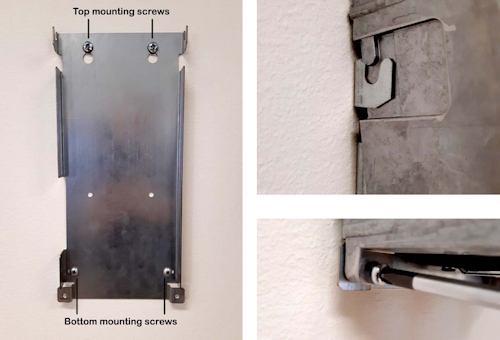

Bevestigen

De NFO Sinus Optimal is zeer eenvoudig te bevestigen door middel van de bijgeleverde bevestigingsplaat.

NFO Sinus Optimal toetsen

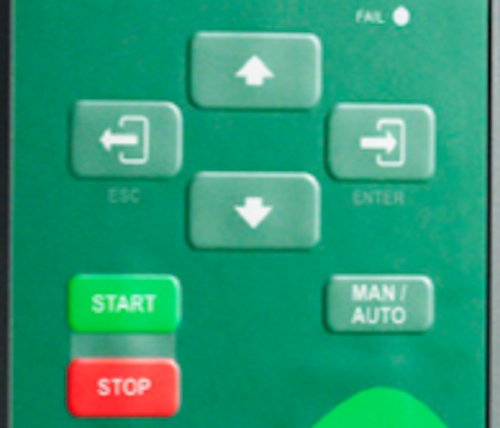

Toetsen

Met duidelijke folietoetsen is de NFO Sinus Optimal snel en makkelijk te parametreren en te bedienen.

Eigenschappen:

  • 1-fase in/3-fasen uit
    • Netspanning: 1×230-240V – 50/60Hz
    • Stroom: 1,0 – 5,8A
  • 3-fasen in/3-fasen uit
    • Netspanning: 3×380-480V – 50/60Hz
    • Stroom: 1,0 – 4,9A
  • 7 digitale en 2 analoge ingangen
  • 2 digitale en 2 analoge uitgangen
  • PI-regeling
  • PTC-ingang
  • -10 – +45°C omgevingstemperatuur
Standaard:

Modbus RTU, Modbus ASCII, NFO Classic protocol, USB, RS485

Optioneel:

PROFIBUS, PROFINET, Modbus TCP (Anybus CompactCom module)


NFO Sinus IP54

Deze NFO Sinus heeft een IP54 beschermingsgraad en is geschikt voor montage buiten een installatiekast.


Verkrijgbaar in drie vermogens:

  • 4,0kW (8,8A)
  • 5,5kW (11,1A)
  • 7,5kW (14,8A)
NFO Sinus display

Display

Het LCD display heeft achtergrondverlichting en geeft alle informatie duidelijk weer.

NFO Sinus toetsen

Toetsen

Met duidelijke folietoetsen is de NFO Sinus snel en makkelijk te parametreren en te bedienen.

NFO Sinus IP54 in regen

IP54 behuizing

De solide IP54 waterdichte behuizing maakt het mogelijk om de frequentieregelaar buiten een kast te plaatsen.

Eigenschappen:

  • Netspanning: 3×380-480V – 50/60Hz
  • IP54 beschermingsgraad
  • 2 analoge spanningsingangen
  • 1 analoge stroomingangen
  • 1 potentiometer ingang
  • 7 digitale ingangen
  • PI-regeling
  • PTC-ingang
  • -10 – +40°C omgevingstemperatuur
Standaard:

Modbus RTU/ASCII

Optioneel:

Profibus DP, CANopen


NFO Sinus IP20

Deze NFO Sinus heeft een IP20 beschermingsgraad en is geschikt voor montage in een installatiekast.


Verkrijgbaar in drie vermogens:

  • 7,5kW (14,8A)
  • 11,0kW (21,5A)
  • 15,0kW (28,5A)
NFO Sinus display

Display

Het LCD display heeft achtergrondverlichting en geeft alle informatie duidelijk weer.

NFO Sinus toetsen

Toetsen

Met duidelijke folietoetsen is de NFO Sinus snel en makkelijk te parametreren en te bedienen.

Eigenschappen:

  • Netspanning: 3×380-480V – 50/60Hz
  • IP20 beschermingsgraad
  • 2 analoge spanningsingangen
  • 1 analoge stroomingangen
  • 1 potentiometer ingang
  • 7 digitale ingangen
  • PI-regeling
  • PTC-ingang
  • -10 – +40°C omgevingstemperatuur
Standaard:

Modbus RTU/ASCII

Optioneel:

Profibus DP, CANopen

NFO video

Bekijk de bovenstaande video om een indruk te krijgen waarom de NFO Sinus frequentieregelaars zo uniek zijn.

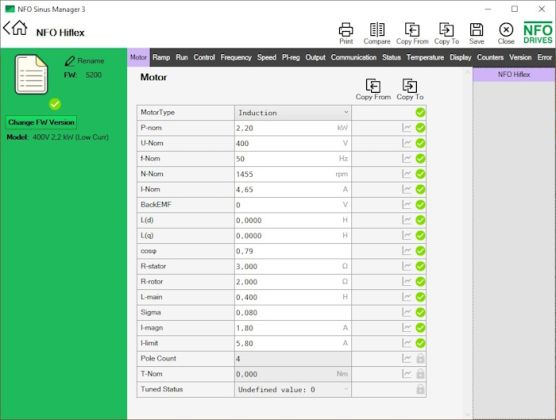

NFO Sinus Manager

NFO Sinus Manager 3

Het NFO Sinus manager2 softwarepakket is voor de NFO Sinus IP20 en IP54 modellen, NFO Sinus manager3 is voor de NFO Sinus Optimum. Beide softwarepakketten zijn kosteloos te downloaden. Ze voorziet in:

  • Snelle inbedrijfstelling
  • Parameter backup, vergelijken en printen
  • Realtime parameter wijziging
  • Parameter upload, download en opslag
  • Real-time scope functie en datalogging
  • Real-time datamonitor
